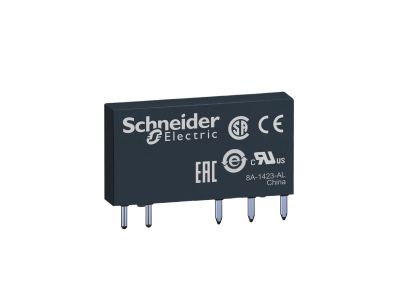

Przekaźnik interfejsowy 1C/O 6A, 24V DC Zelio Relay | RSL1GB4BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy RSL1GB4BD firmy Schneider Electric z serii Zelio Relay to kompaktowy element sterowania z jednym stykiem przełącznym SPDT o obciążalności 6 A. Cewka przekaźnika zasilana napięciem 24 V DC zapewnia niezawodne przełączanie w układach automatyki. Wtykana konstrukcja upraszcza montaż i serwis, a modularny design ułatwia adaptację maszyn.

• Styk przełączny SPDT 6 A: umożliwia bezpieczne przełączanie obwodów o prądzie do 6 A – odpowiedni do sterowania małymi odbiornikami i sygnalizacją.
• Napięcie cewki 24 V DC: niskonapięciowe sterowanie idealne do systemów PLC i sterowników, zwiększa bezpieczeństwo operatora.
• Wtykana konstrukcja do gniazd RSLZ/SSLZ: szybki montaż i wymiana bez użycia narzędzi – skraca czas instalacji i ułatwia serwis.
• Kompaktowa obudowa: oszczędza miejsce w szafie sterowniczej, umożliwia gęstsze upakowanie modułów.
• Modularny design: ułatwia modernizację i adaptację maszyn przez personel bez specjalistycznych uprawnień.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia oraz w systemach automatyki przemysłowej.

Zastosowanie

Przekaźnik RSL1GB4BD znajduje zastosowanie w systemach automatyki przemysłowej, sterowaniu maszynami i urządzeniami. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie sygnałów sterujących.

• Sterowanie odbiornikami w układach HVAC, oświetleniu i małych silnikach.
• Sygnalizacja stanów pracy w panelach operatorskich i szafach sterowniczych.
• Interfejs między sterownikami PLC / przekaźnikami bezpieczeństwa a obwodami wykonawczymi.
• Impulsy do styczników i przekaźników pomocniczych w rozdzielnicach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie montować na szynie TH35 (DIN). Przekrój przewodów dopasować do prądu obciążenia. Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, model RSL1GB4BD nie posiada wbudowanego podświetlenia. Stan pracy można sygnalizować zewnętrznie za pomocą diody LED lub lampki.
• Jaki jest stopień ochrony obudowy? Standardowo dla przekaźników interfejsowych montowanych w rozdzielnicach przyjmuje się IP20. Dokładne dane należy sprawdzić w dokumentacji technicznej produktu.
• W jakim trybie pracy działa styk? Styk przełączny SPDT (single-pole double-throw) umożliwia przełączanie między obwodem normalnie otwartym a normalnie zamkniętym – pozwala na wybór stanu spoczynkowego.
