Przekaźnik Interfejsowy 12A 24VAC IP20, PIR2-024AC-00LV | 854798 Relpol

Alternatywny kod produktu: PIR2-024AC-00LV

Opis i Kluczowe Cechy

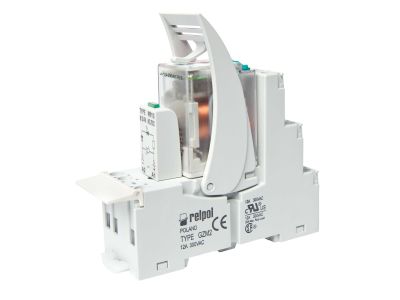

Przekaźnik interfejsowy PIR2-024AC-00LV (symbol 854798) to dwubiegunowy przekaźnik z dwoma zestykami przełącznymi (2P), przeznaczony do pracy przy napięciu zasilania 24 V AC. Dzięki prądowi znamionowemu AC1 wynoszącemu 12 A (250 V) oraz DC1 12 A (24 V) umożliwia bezpieczne przełączanie obciążeń w instalacjach przemysłowych i budynkowych. Szerokość modułu 27 mm pozwala na oszczędność miejsca w rozdzielnicy. W zestawie znajduje się gniazdo GZM2, co ułatwia szybki montaż i wymianę.

• Dwa zestyki przełączne (2P): Umożliwiają sterowanie dwoma niezależnymi obwodami lub realizację połączeń przełączających z jednym sygnałem sterującym.
• Prąd AC1 12 A / 250 V oraz DC1 12 A / 24 V: Gwarantuje bezpieczną pracę przy obciążeniach rezystancyjnych bez ryzyka przegrzania styków.
• Wskaźnik LED zielony i warystor: LED informuje o stanie załączenia cewki, a warystor tłumi przepięcia, chroniąc układ sterowania.
• Separacja obwodów wejście/wyjście: Zapewnia galwaniczną izolację pomiędzy cewką a stykami, co zwiększa bezpieczeństwo i niezawodność.
• Wymiary 75 x 27 x 82 mm i montaż na szynie TH35 lub płycie: Kompaktowa obudowa pasuje do standardowych rozdzielnic modułowych, a możliwość montażu wkrętami M3 daje elastyczność instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zastosowane komponenty i wykonanie gwarantują niezawodną pracę w typowych warunkach przemysłowych i domowych. (Szczegółowe normy dostępne w dokumentacji producenta).

Zastosowanie

Przekaźnik interfejsowy PIR2-024AC-00LV sprawdza się wszędzie tam, gdzie wymagana jest izolacja galwaniczna, przełączanie sygnałów lub sterowanie odbiornikami o umiarkowanej mocy.

• Sterowanie stycznikami, przekaźnikami pomocniczymi lub modułami PLC w szafach sterowniczych.
• Separacja obwodów sterujących (np. 24 V AC) od obwodów wykonawczych (230 V AC) w instalacjach HVAC i automatyce budynkowej.
• Sygnalizacja stanów awaryjnych lub pozycji urządzeń – przełączanie lamp kontrolnych i sygnalizatorów.
• Zastosowanie w rozdzielnicach podtynkowych i natynkowych jako element interfejsu między niskonapięciowymi czujnikami a odbiornikami.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Urządzenie mocuje się na szynie TH35 (35 mm) lub bezpośrednio na płycie montażowej za pomocą dwóch wkrętów M3 (otwory w obudowie). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obciążenia (max. 12 A). Gniazdo GZM2 jest fabrycznie dopasowane – przed włożeniem przekaźnika upewnij się, że jest prawidłowo zablokowane.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, posiada zielony wskaźnik LED, który świeci, gdy cewka jest zasilona napięciem 24 V AC.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony IP20 – przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy lub szafy sterowniczej.
• Jakie napięcie cewki i typ styku? Cewka zasilana napięciem 24 V AC, styki przełączne (2P) – każdy zestyk posiada trzy zaciski: wspólny, normalnie otwarty i normalnie zamknięty.
