Przekaźnik Interfejsowy 12A 230VAC IP20, PIR2-230AC-00LV | 854800 Relpol

Alternatywny kod produktu: PIR2-230AC-00LV

Opis i Kluczowe Cechy

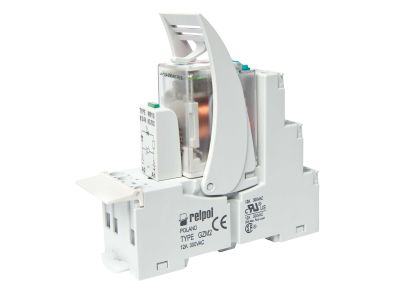

Przekaźnik interfejsowy PIR2-230AC-00LV (symbol 854800) to urządzenie z dwoma stykami przełącznymi (2P) i szerokością 27 mm, zaprojektowane do separacji obwodów sterowania i wykonawczych. Wyposażony w gniazdo GZM2, oferuje obciążalność styków 12 A przy 250 V AC (AC1) oraz 12 A przy 24 V DC (DC1), co pozwala na bezpieczne przełączanie odbiorników średniej mocy w instalacjach przemysłowych i budynkowych. Zielona dioda LED sygnalizuje stan załączenia cewki, a wbudowany warystor tłumi przepięcia, zwiększając trwałość układu.

• 2 styki przełączne (2P): Umożliwiają niezależne przełączanie dwóch obwodów, zapewniając elastyczność w sterowaniu urządzeniami jedno- i trójfazowymi.
• Obciążalność 12 A (AC1 / 250 V): Bezpieczne łączenie i rozłączanie obciążeń rezystancyjnych oraz małych silników bez ryzyka przegrzania styków.
• Zasilanie cewki 230 V AC: Gotowe do pracy w standardowych obwodach sterowania napięciem sieciowym, bez konieczności stosowania dodatkowego zasilacza.
• Wbudowany warystor i separacja galwaniczna: Ochrona przed przepięciami oraz izolacja między obwodem wejściowym a wyjściowym zwiększa bezpieczeństwo instalacji.
• Szerokość 27 mm (1,5 modułu): Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, umożliwiając montaż na szynie TH35 lub płycie montażowej.

Zgodność z Normami

Przekaźnik interfejsowy PIR2-230AC-00LV został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania standardu DIN dla aparatury modułowej, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik interfejsowy z cewką 230 V AC i dwoma stykami przełącznymi znajduje zastosowanie wszędzie tam, gdzie wymagane jest oddzielenie obwodów sterowania od wykonawczych oraz niezawodne przełączanie sygnałów lub zasilania.

• Separacja galwaniczna między sterownikami PLC a odbiornikami (silniki, zawory, grzałki).
• Sterowanie oświetleniem, wentylacją i innymi urządzeniami w systemach automatyki budynkowej.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść cyfrowych sterowników.
• Sygnalizacja stanów awaryjnych lub procesowych (np. załączanie lampki kontrolnej przy aktywacji cewki).

Wskazówki Montażowe

Montaż przekaźnika interfejsowego PIR2-230AC-00LV może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (35 mm) lub na płycie montażowej za pomocą dwóch wkrętów M3 (odstęp montażowy zgodny z wymiarami). Przekroje przewodów należy dobrać do obciążenia prądowego styków (maks. 12 A) oraz do prądu cewki (ok. 10-20 mA przy 230 V AC). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, unikając nadmiernego zaciskania. Po montażu sprawdzić poprawność podłączenia zacisków: wejście A1 (+) i A2 (-), wyjścia zgodnie z oznaczeniami na obudowie (11/12/14 dla pierwszego styku, 41/42/44 dla drugiego).

FAQ

• Czy przekaźnik ma podświetlenie (LED) sygnalizujące stan cewki? Tak, wbudowana zielona dioda LED świeci, gdy cewka jest załączona, ułatwiając diagnostykę i kontrolę działania.
• Jaki stopień ochrony ma przekaźnik w komplecie z gniazdem? Zestaw (gniazdo GZM2 wraz z przekaźnikiem) zapewnia stopień ochrony IP20 – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.
• Jaki jest tryb pracy styków – normalnie otwarte czy przełączne? Każdy z dwóch styków jest przełączny (SPDT), co oznacza dostęp do zacisku wspólnego, normalnie otwartego (NO) i normalnie zamkniętego (NC) – umożliwia to zarówno załączanie, jak i rozłączanie obwodów w zależności od stanu cewki.
