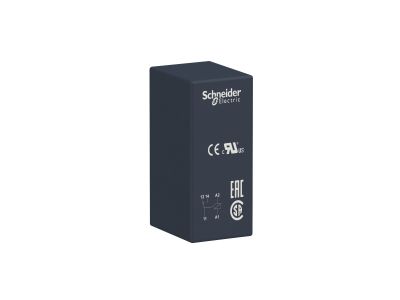

Przekaźnik interfejsowy 120V AC, 12A, 1 styk C/O Zelio Relay | RSB1A120F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric Zelio Relay RSB1A120F7 to sprawdzony element sterowania w instalacjach przemysłowych i budynkowych. Wyposażony w jeden styk przełączny C/O (SPDT) o obciążalności prądowej 12 A, zasilany napięciem cewki 120 V AC. Kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a szeroki zakres zastosowań czyni go uniwersalnym rozwiązaniem do separacji galwanicznej i dopasowania poziomów sygnałów.

• Prąd znamionowy 12 A: Umożliwia bezpieczne przełączanie obciążeń, takich jak zawory, siłowniki czy cewki styczników, bez ryzyka przeciążenia styków.
• Napięcie cewki 120 V AC: Dopasowany do typowych obwodów sterowania 110–120 V w instalacjach przemysłowych i komercyjnych.
• Styk przełączny C/O (SPDT): Pozwala na zmianę stanu obwodu – zarówno normalnie zamknięty, jak i normalnie otwarty – w zależności od potrzeb.
• Kompaktowa obudowa: Zmniejszone wymiary ułatwiają zabudowę w ciasnych szafach sterowniczych i panele automatyki.
• Zgodność z serią RUZ: Możliwość wymiany z innymi przekaźnikami tej samej serii bez zmian w okablowaniu.

Zgodność z Normami

Przekaźnik RSB1A120F7 został zaprojektowany zgodnie z europejskimi standardami i posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podaje szczegółowych numerów norm, jednak konstrukcja opiera się na wieloletnim doświadczeniu w produkcji przekaźników (od 1924 r.) i jest przeznaczona do typowych zastosowań przemysłowych.

Zastosowanie

Przekaźnik interfejsowy RSB1A120F7 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów lub odbiorników w układach sterowania.

• Sterowanie urządzeniami odbiorczymi: zawory, siłowniki, cewki styczników i przekaźników.
• Dopasowanie poziomów napięć i separacja galwaniczna w panelach automatyki (PLC, sterowniki).
• Sygnalizacja stanów pracy – przekaźnik może być używany do załączania lamp sygnalizacyjnych lub wejść binarne.
• Automatyka budynkowa: sterowanie oświetleniem, wentylacją, systemami HVAC.

Wskazówki Montażowe

Montaż przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu w szafach sterowniczych lub obudowach, na szynie TH35 (z wykorzystaniem odpowiedniej podstawki) lub bezpośrednio – zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków stosować według instrukcji. Należy zapewnić odpowiednią wentylację i nie przekraczać podanych wartości granicznych.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, model RSB1A120F7 nie ma wbudowanego podświetlenia – sterowanie odbywa się wyłącznie poprzez podanie napięcia na cewkę.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia IP dla tego modelu. W warunkach typowej szafy sterowniczej przekaźnik zapewnia ochronę przed dotykiem (odpowiada poziomowi IP20), ale szczegółowe dane należy sprawdzić w dokumentacji technicznej.
• W jakim trybie pracy działa styk? Styk jest przełączny C/O (SPDT) – normalnie w stanie spoczynku (brak napięcia na cewce) styki 11-12 są zwarte, a po załączeniu napięcia cewki 120 V AC styk przełącza na parę 11-14. Jest to tryb monostabilny (powraca po zaniku napięcia).
