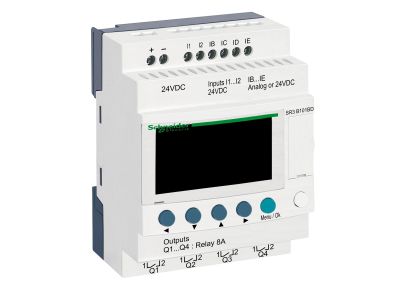

Przekaźnik inteligentny LE 6WE_D/4-wyjść P 24VDC RTC/LCD, Zelio Logic | SR3B101BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik inteligentny Schneider Electric z serii Zelio Logic, o numerze katalogowym SR3B101BD, to zaawansowane urządzenie sterownicze zaprojektowane z myślą o optymalizacji prostych systemów automatyki. Jako kompaktowa jednostka centralna, stanowi ona doskonałą alternatywę dla tradycyjnej logiki przewodowej opartej na przekaźnikach pomocniczych i czasowych, znacząco redukując przestrzeń w szafie sterowniczej oraz upraszczając proces projektowania i montażu.

• Konfiguracja Wejść/Wyjść: Urządzenie dysponuje 6 wejściami dyskretnymi oraz 4 wyjściami przekaźnikowymi ze stykiem normalnie otwartym (NO), co pozwala na obsługę do 10 punktów sygnałowych w wersji podstawowej.
• Interfejs Użytkownika: Wbudowany wyświetlacz LCD oraz przyciski nawigacyjne umożliwiają bezpośredni podgląd stanu pracy, diagnostykę oraz modyfikację parametrów bez konieczności użycia komputera.
• Zegar Czasu Rzeczywistego (RTC): Zintegrowany zegar pozwala na precyzyjne sterowanie procesami w oparciu o harmonogramy czasowe, co jest kluczowe w systemach oświetlenia czy nawadniania.
• Efektywność Energetyczna: Znamionowe napięcie zasilania wynosi 24V DC, przy czym maksymalny pobór prądu bez rozszerzeń nie przekracza 100mA, a rozpraszanie mocy utrzymuje się na niskim poziomie 3W.
• Bezpieczeństwo Programu: Przekaźnik automatycznie sprawdza spójność pamięci programu przy każdym włączeniu zasilania, co gwarantuje niezawodność operacyjną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w wymagających warunkach przemysłowych, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC):

• Odporność Środowiskowa: Zgodność z normami EN/IEC 60068-2-6 Fc (wibracje) oraz EN/IEC 60068-2-27 Ea (wstrząsy).
• Kompatybilność Elektromagnetyczna: Spełnia rygorystyczne wymagania norm EN/IEC 61000-4-2 (wyładowania elektrostatyczne), EN/IEC 61000-4-3 (pole elektromagnetyczne), EN/IEC 61000-4-4 (szybkie stany przejściowe - poziom 3), EN/IEC 61000-4-5 (przepięcia) oraz EN/IEC 61000-4-6 (odporność na zaburzenia przewodzone).
• Stabilność Zasilania: Zgodność z normą EN/IEC 61000-4-11 dotyczącą zapadów i przerw w zasilaniu.

Zastosowanie

Zelio Logic SR3B101BD znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest elastyczność i niezawodność przy zachowaniu kompaktowych wymiarów. Jest idealnym rozwiązaniem dla:

• Automatyki Budynkowej: Sterowanie oświetleniem, roletami, systemami HVAC oraz kontrola dostępu.
• Małych Maszyn: Układy pakujące, podajniki, systemy pompowania oraz sterowanie przenośnikami.
• Infrastruktury: Zarządzanie systemami wentylacji w parkingach, sterowanie fontannami czy oświetleniem ulicznym.
• Przemysłu: Proste układy pomocnicze w dużych liniach produkcyjnych, gdzie wymagana jest lokalna logika sterowania.

Wskazówki Montażowe

Instalacja przekaźnika SR3B101BD jest intuicyjna i nie wymaga specjalistycznych narzędzi. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia stabilne osadzenie w rozdzielnicy. Podczas montażu należy zwrócić uwagę na stopień ochrony: IP20 dla obudowy oraz IP40 dla panelu przedniego (przy odpowiednim montażu w elewacji szafy). Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanych do zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Programowanie może odbywać się w dwóch językach: drabinkowym (LADDER) lub blokowym (FBD), co pozwala na dopasowanie narzędzi do preferencji programisty.

FAQ

• Czy przekaźnik SR3B101BD można rozbudować o dodatkowe moduły? Tak, seria Zelio Logic oferuje wersje modułowe, które pozwalają na zwiększenie liczby wejść/wyjść oraz dodanie modułów komunikacyjnych.
• Jakie napięcie jest wymagane do zasilania tego modelu? Ten konkretny model wymaga stabilizowanego napięcia zasilania 24V DC.
• Czy urządzenie posiada podtrzymanie zegara RTC? Tak, wbudowany zegar czasu rzeczywistego pozwala na realizację funkcji czasowych niezależnie od chwilowych zaników napięcia (zgodnie ze specyfikacją podtrzymania producenta).
• Czy do programowania niezbędny jest komputer? Podstawowe parametry i proste schematy można konfigurować bezpośrednio z panelu LCD, jednak dla zaawansowanych aplikacji zaleca się oprogramowanie Zelio Soft 2.
