Przekaźnik inteligentny LE 16WE_D/10-wyjść P 24VAC RTC/LCD, Zelio Logic | SR3B261B Schneider Electric

Opis i Kluczowe Cechy

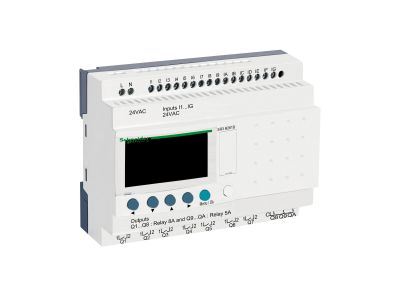

Przekaźnik inteligentny Zelio Logic SR3B261B (LE 16WE_D/10-wyjść P 24VAC RTC/LCD) to programowalny sterownik logiczny dedykowany do rozproszonych systemów sterowania. Wyposażony w 16 wejść binarnych i 10 wyjść, zasilany napięciem 24 V AC, co umożliwia elastyczną integrację z instalacjami niskonapięciowymi. Wbudowany zegar czasu rzeczywistego (RTC) oraz wyświetlacz LCD z podświetleniem zapewniają intuicyjną konfigurację i bieżącą kontrolę procesów. Szerokość modułu wynosi standardowe 72 mm (4 moduły DIN), co ułatwia montaż w rozdzielnicach modułowych.

• 16 wejść binarnych: umożliwiają podłączenie czujników, przycisków, łączników i sygnałów z urządzeń zewnętrznych – elastyczne dopasowanie do różnych scenariuszy sterowania.
• 10 wyjść (przekaźnikowych): pozwalają na bezpośrednie sterowanie odbiornikami, stycznikami, zaworami i sygnalizacją – niezawodne przełączanie bez dodatkowych modułów wykonawczych.
• Zasilanie 24 V AC: powszechnie dostępne w instalacjach automatyki, umożliwia zasilanie z transformatorów lub dedykowanych zasilaczy – bezpieczne napięcie SELV/PELV w aplikacjach budynkowych.
• Wbudowany RTC (zegar czasu rzeczywistego): realizacja harmonogramów czasowych (sterowanie oświetleniem, ogrzewaniem, wentylacją) bez zewnętrznego modułu – oszczędność miejsca i kosztów.
• Wyświetlacz LCD z podświetleniem: lokalna wizualizacja stanu wejść/wyjść, edycja programu i odczyt komunikatów – szybka diagnostyka i konfiguracja bez komputera.

Zgodność z Normami

Urządzenie zaprojektowane i wyprodukowane zgodnie z wymaganiami dyrektyw Unii Europejskiej (oznakowanie CE) oraz obowiązującymi normami międzynarodowymi dla sterowników programowalnych. Spełnia standardy bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) zapewniając niezawodne działanie w środowisku przemysłowym i budynkowym. Szczegółowe informacje o certyfikatach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki elastycznej architekturze i dużym możliwościom programistycznym sterownik Zelio Logic SR3B261B znajduje zastosowanie w wielu obszarach automatyki.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym – harmonogramy czasowe, reakcja na czujniki ruchu lub zmierzchu.
• Zarządzanie roletami, markizami i bramami – sekwencyjne otwieranie/zamykanie z blokadami przeciwwiatrowymi.
• Regulacja temperatury w pomieszczeniach – załączanie grzejników, pomp obiegowych, wentylatorów w oparciu o harmonogram i czujniki.
• Małe linie produkcyjne i maszyny – podstawowa logika sekwencyjna, sygnalizacja stanów, monitorowanie bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową wyjść oraz obowiązującymi normami (nie przekraczać maksymalnych wartości podanych w dokumentacji producenta). Momenty dokręcania zacisków oraz sposób programowania zawarte są w instrukcji technicznej dołączonej do produktu.

FAQ

• Czy wyświetlacz LCD jest podświetlany? Tak, wbudowany wyświetlacz LCD posiada podświetlenie, co umożliwia odczyt treści w słabo oświetlonych pomieszczeniach oraz w szafach sterowniczych.
• Jaki jest stopień ochrony (IP) tego sterownika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Producent nie podaje wyższego stopnia, dlatego zaleca się montaż w obudowie o odpowiedniej klasie IP dla danego środowiska.
• Czy wyjścia są typu przekaźnikowego czy tranzystorowego? Na podstawie oznaczenia „przekaźnik inteligentny” oraz budowy serii Zelio Logic wyjścia są wykonane jako przekaźnikowe (styki mechaniczne), co zapewnia separację galwaniczną i możliwość sterowania obwodami prądu przemiennego i stałego. Szczegółowe parametry styków (prąd, napięcie, obciążalność) znajdują się w karcie katalogowej producenta.
