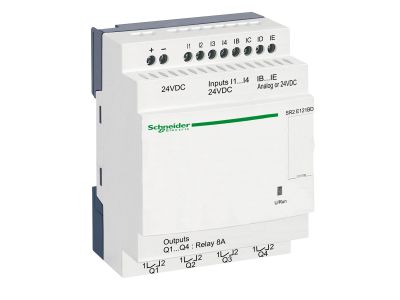

Przekaźnik inteligentny 8-wejść D/4-wyjść P 24VDC RTC, Zelio Logic | SR2E121BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik inteligentny SR2E121BD z serii Zelio Logic to kompaktowe urządzenie automatyki przeznaczone do prostych systemów sterowania. Posiada 8 wejść dyskretnych (cyfrowych) i 4 wyjścia przekaźnikowe, zasilane napięciem 24V DC. Stanowi praktyczną alternatywę dla logiki przewodowej – umożliwia elastyczne programowanie w języku LADDER lub FBD bez konieczności stosowania dodatkowych kart.

• 8 wejść dyskretnych: pozwala na podłączenie czujników, przycisków i przełączników, zapewniając elastyczne zbieranie sygnałów z procesu.
• 4 wyjścia przekaźnikowe: umożliwiają bezpośrednie sterowanie odbiornikami (styczniki, lampy, zawory) bez dodatkowych przekaźników pośredniczących.
• Napięcie zasilania 24V DC: bezpieczne napięcie niskie, kompatybilne z typowymi zasilaczami automatyki i łatwe w integracji.
• Programowanie w dwóch językach (LADDER i FBD): dopasowanie do preferencji programisty – od schematów drabinkowych po bloki funkcyjne, ułatwia szybkie wdrożenie.
• Możliwość rozbudowy do 40 I/O: skalowalność systemu dzięki opcjonalnym modułom rozszerzeń, pozwala na rozbudowę wraz z rosnącymi wymaganiami.

Zgodność z Normami

Produkt spełnia normy odporności na zakłócenia elektromagnetyczne: EN/IEC 61000-4-2 (ESD poziom 3), EN/IEC 61000-4-3 (pole EM), EN/IEC 61000-4-4 (szybkie stany przejściowe poziom 3), EN/IEC 61000-4-5 (udary), EN/IEC 61000-4-6 (przewodzone zakłócenia poziom 3), EN/IEC 61000-4-11 (zapady napięcia), EN/IEC 61000-4-12 (oscylacje). Posiada również odporność mechaniczną zgodną z EN/IEC 60068-2-6 Fc (wibracje) oraz EN/IEC 60068-2-27 Ea (wstrząsy). Deklarowana jest zgodność z dyrektywami Unii Europejskiej (oznakowanie CE).

Zastosowanie

Przekaźnik inteligentny SR2E121BD znajduje zastosowanie w automatyce przemysłowej i budynkowej wszędzie tam, gdzie potrzebne jest proste, programowalne sterowanie o niewielkiej liczbie wejść/wyjść.

• Sterowanie oświetleniem i żaluzjami w budynkach komercyjnych.
• Zastąpienie tradycyjnej logiki przekaźnikowej w małych maszynach i urządzeniach.
• Realizacja sekwencji czasowych i alarmów w systemach sygnalizacji.
• Obsługa impulsów do styczników, przekaźników lub wejść PLC w rozproszonych układach sterowania.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik montuje się na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając maksymalny prąd zasilania (100 mA bez rozszerzeń) oraz obciążalność wyjść. Momenty dokręcania śrub zacisków – stosować się do dokumentacji producenta. Zachować odpowiednie odstępy izolacyjne i zapewnić swobodny przepływ powietrza wokół urządzenia (rozpraszanie mocy 3 W).

FAQ

• Czy przekaźnik ma wbudowany wyświetlacz i zegar? Nie, model SR2E121BD dostarczany jest bez wyświetlacza i zegara RTC (Real Time Clock). Wersja z wyświetlaczem i zegarem dostępna jest w innych wariantach serii Zelio Logic.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP20 (ochrona przed palcami i ciałami stałymi >12,5 mm) oraz IP40 (ochrona przed narzędziami i drutami >1 mm) – w zależności od osłony/zabudowy. Podczas normalnej pracy w rozdzielnicy zalecane jest zachowanie obudowy o min. IP40.
• Jakie języki programowania są obsługiwane? Urządzenie obsługuje dwa języki programowania: drabinkowy (LADDER) oraz bloków funkcyjnych (FBD). Program można tworzyć za pomocą bezpłatnego oprogramowania Zelio Soft, dostępnego na stronie producenta. Pamięć programu jest weryfikowana przy każdym włączeniu zasilania.
