Opis i Kluczowe Cechy

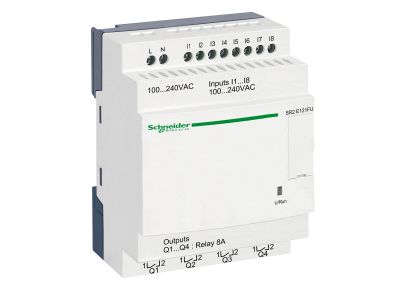

Przekaźnik inteligentny Zelio Logic SR2E121FU to kompaktowe urządzenie automatyki z 8 wejściami dyskretnymi i 4 wyjściami przekaźnikowymi ze stykiem normalnie otwartym. Zasilany napięciem 100‑240 V AC, pobiera jedynie 7 VA (bez rozszerzeń). Wyposażony w zegar czasu rzeczywistego (RTC) umożliwia realizację programów czasowych bez dodatkowych modułów. Stanowi ekonomiczną alternatywę dla logiki przewodowej lub specjalnych kart. Stopień ochrony IP20/IP40.

• 8 wejść dyskretnych: Umożliwiają podłączenie czujników, przycisków i sygnałów dwustanowych – elastyczne zbieranie sygnałów z instalacji.
• 4 wyjścia przekaźnikowe NO: Bezpośrednie sterowanie odbiornikami (np. styczniki, zawory, lampy) – bezpieczne przełączanie obciążeń.
• Zasilanie 100‑240 V AC, pobór 7 VA: Szeroki zakres napięcia i niski pobór mocy – uniwersalność i energooszczędność.
• Wbudowany zegar RTC: Realizacja harmonogramów i sekwencji czasowych bez dodatkowych modułów – oszczędność miejsca i kosztów.
• Programowanie w języku LADDER lub FBD (do 240 linii): Intuicyjne tworzenie logiki sterowania – szybki start i łatwa modyfikacja.

Zgodność z Normami

Produkt spełnia wymagania norm EN/IEC 60068‑2‑6 Fc, EN/IEC 61000‑4‑11, EN/IEC 61000‑4‑4 poziom 3, EN/IEC 61000‑4‑2 poziom 3, EN/IEC 61000‑4‑12, EN/IEC 61000‑4‑6 poziom 3, EN/IEC 61000‑4‑5, EN/IEC 60068‑2‑27 Ea oraz EN/IEC 61000‑4‑3. Zgodność z normami zapewnia niezawodność w środowiskach przemysłowych i budynkowych.

Zastosowanie

Inteligentny przekaźnik Zelio Logic SR2E121FU znajduje zastosowanie w automatyce budynkowej i przemysłowej jako kompaktowy sterownik logiczny zastępujący tradycyjne układy przekaźnikowe.

• Sterowanie oświetleniem, roletami, bramami w systemach zarządzania budynkiem.
• Realizacja prostych sekwencji sterowania maszynami i urządzeniami produkcyjnymi.
• Impulsowe sterowanie stycznikami i przekaźnikami w rozdzielnicach.
• Sygnalizacja stanów pracy i alarmów w szafach sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia. Momenty dokręcania zacisków stosuj zgodnie z instrukcją producenta.

FAQ

• Czy przekaźnik ma wyświetlacz? Nie, model SR2E121FU dostarczany jest bez wyświetlacza, co obniża koszt i zmniejsza wymiary. Programowanie odbywa się za pomocą komputera lub dedykowanego panelu.
• Jaki jest stopień ochrony? Produkt posiada stopień ochrony IP20 i IP40. IP40 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm, odpowiedni do typowych rozdzielnic.
• Czy można programować przekaźnik w języku drabinkowym? Tak, urządzenie obsługuje zarówno język drabinkowy LADDER, jak i diagram bloków funkcyjnych FBD. Maksymalna liczba linii programu to 240.
