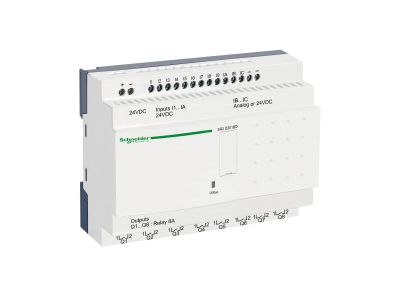

Przekaźnik inteligentny 12-wejść D/8-wyjść P 24VDC, Zelio Logic | SR2D201BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik inteligentny Zelio Logic o numerze katalogowym SR2D201BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji prostych systemów automatyki. Urządzenie stanowi doskonałą, kompaktową alternatywę dla tradycyjnej logiki przewodowej oraz specjalistycznych kart sterowniczych, znacząco redukując czas potrzebny na projektowanie i montaż układów sterowania. Model ten charakteryzuje się brakiem wbudowanego wyświetlacza i zegara czasu rzeczywistego, co czyni go ekonomicznym wyborem w aplikacjach, gdzie parametryzacja odbywa się zewnętrznie, a precyzyjne harmonogramy czasowe nie są wymagane.

• Wydajność wejść i wyjść: Urządzenie wyposażone jest w 12 wejść dyskretnych oraz 8 wyjść przekaźnikowych ze stykiem normalnie otwartym (NO), co pozwala na obsługę rozbudowanych sygnałów sterujących w ramach jednego modułu.
• Zasilanie i energooszczędność: Znamionowe napięcie zasilania wynosi 24V DC, co jest standardem w systemach automatyki przemysłowej. Maksymalny prąd zasilania bez rozszerzeń to zaledwie 100mA, a pobór mocy nie przekracza 6W, co minimalizuje straty cieplne w szafie sterowniczej.
• Bezpieczeństwo programu: Przekaźnik automatycznie sprawdza pamięć programu przy każdym włączeniu zasilania, co gwarantuje ciągłość i poprawność procesów technologicznych.
• Elastyczność programowania: Wsparcie dla języków FBD (funkcjonalny schemat blokowy) oraz LADDER (język drabinkowy) pozwala inżynierom na wybór najbardziej intuicyjnej metody tworzenia logiki sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w wymagających warunkach przemysłowych, co potwierdzają liczne certyfikaty i zgodność z międzynarodowymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Urządzenie spełnia wymagania norm EN/IEC 61000-4-11, EN/IEC 61000-4-5 oraz EN/IEC 61000-4-12. Wysoka odporność na zakłócenia została potwierdzona zgodnie z EN/IEC 61000-4-2 (poziom 3), EN/IEC 61000-4-4 (poziom 3) oraz EN/IEC 61000-4-6 (poziom 3). Dodatkowo, przekaźnik jest odporny na wibracje i wstrząsy mechaniczne zgodnie z normami EN/IEC 60068-2-6 Fc oraz EN/IEC 60068-2-27 Ea, co zapewnia długowieczność w środowisku maszynowym.

Zastosowanie

Zelio Logic SR2D201BD znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest idealnym rozwiązaniem do sterowania oświetleniem, systemami HVAC (wentylacja, klimatyzacja), a także w małych maszynach pakujących, systemach pompowych i przenośnikach taśmowych. Dzięki swojej kompaktowej budowie i wysokiej niezawodności, sprawdza się wszędzie tam, gdzie przestrzeń w rozdzielnicy jest ograniczona, a wymagana jest precyzyjna logika sterowania bez konieczności stosowania pełnowymiarowych sterowników PLC.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia stabilność i łatwość instalacji w typowych obudowach elektroinstalacyjnych. Stopień ochrony IP20 sugeruje montaż wewnątrz obudowy chroniącej przed bezpośrednim kontaktem z pyłem i wilgocią (w odpowiednich warunkach panel czołowy może osiągać IP40). Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed uruchomieniem należy zweryfikować poprawność polaryzacji zasilania 24V DC.

FAQ

• Czy ten model posiada wbudowany zegar czasu rzeczywistego (RTC)? Nie, model SR2D201BD jest dostarczany bez zegara oraz bez wyświetlacza, co dedykuje go do prostszych aplikacji sterowniczych.
• Jakie języki programowania są obsługiwane? Urządzenie można programować w języku drabinkowym (LADDER) lub blokowym (FBD), co daje dużą swobodę projektową.
• Czy przekaźnik można rozbudować o dodatkowe moduły? Ten konkretny model jest wersją kompaktową, zaprojektowaną jako samodzielna jednostka sterująca o określonej liczbie wejść i wyjść.
• Jakie jest napięcie sterujące wejść? Wejścia dyskretne są przystosowane do pracy z napięciem stałym 24V DC, zgodnym z napięciem zasilania modułu.
