Przekaźnik inteligentny 12-wejść D/8-wyjść P 24VAC RTC, Zelio Logic | SR2E201B Schneider Electric

Opis i Kluczowe Cechy

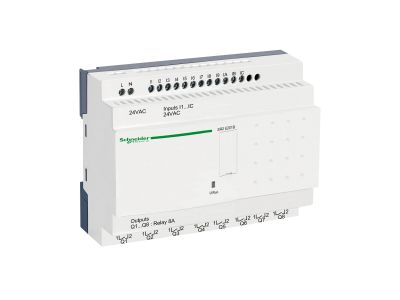

Przekaźnik inteligentny Zelio Logic SR2E201B to kompaktowe urządzenie automatyki z 12 wejściami dyskretnymi 24 V AC oraz 4 wyjściami przekaźnikowymi (zakres napięć 24–250 V AC i 5–30 V DC). Wyposażony w wyświetlacz lokalny, umożliwia programowanie w języku drabinkowym (Ladder) lub FBD, co czyni go elastycznym narzędziem dla instalatorów i inżynierów. Łatwy w użyciu, stanowi praktyczną alternatywę dla logiki przewodowej i dedykowanych kart sterujących.

• 12 wejść dyskretnych 24 V AC: umożliwia podłączenie czujników, przycisków i przełączników – idealne do sygnalizacji i sterowania w standardzie niskonapięciowym.
• 4 wyjścia przekaźnikowe (24–250 V AC / 5–30 V DC): kompatybilne zarówno z odbiornikami prądu przemiennego, jak i stałego – szerokie możliwości sterowania.
• Wbudowany wyświetlacz lokalny: ułatwia konfigurację, diagnostykę i odczyt stanu bez dodatkowego panelu operatorskiego.
• Programowanie w Ladder i FBD: elastyczność dla różnych preferencji programistycznych – od 0 do 240 linii (Ladder) i od 0 do 500 linii (FBD).
• Czas cyklu 6–90 ms: szybka odpowiedź na zmiany stanów wejść, odpowiednia dla typowych aplikacji automatyki budynkowej i przemysłowej.

Zgodność z Normami

Produkt spełnia normy EN/IEC 60068-2-6 Fc (odporność na wibracje) oraz EN/IEC 61000-4-11 (zapady napięcia). Posiada certyfikaty C‑Tick, GL, UL, CSA i GOST, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Dzięki 12 wejściom i 4 wyjściom przekaźnikowym, przekaźnik inteligentny Zelio Logic SR2E201B sprawdza się w szerokim zakresie aplikacji sterowania i sygnalizacji.

• Sterowanie oświetleniem, wentylacją i roletami w budynkach usługowych i mieszkaniowych.
• Zastępowanie układów opartych na przekaźnikach czasowych, licznikach i logice przewodowej.
• Monitorowanie procesów i sygnalizacja alarmów w małych i średnich instalacjach przemysłowych.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 (wnętrze) / IP40 (obudowa). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację – urządzenie waży 0,35 kg.

FAQ

• Czy wyświetlacz jest podświetlany? W dostępnych danych producenta nie ma informacji o podświetleniu wyświetlacza. Szczegółowe parametry wyświetlacza znajdują się w dokumentacji technicznej.
• Jaki jest zakres napięć wyjść przekaźnikowych? Wyjścia przekaźnikowe pracują w zakresie 24–250 V AC oraz 5–30 V DC – umożliwia to sterowanie zarówno odbiornikami sieciowymi, jak i niskonapięciowymi układami DC.
• Jaki jest stopień ochrony urządzenia? Według danych producenta: stopień ochrony IP20 dla wnętrza rozdzielnicy oraz IP40 dla obudowy po zamontowaniu.
