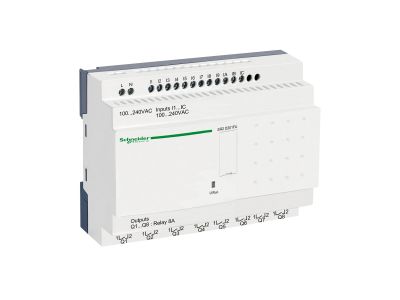

Przekaźnik inteligentny 12-wejść D/8-wyjść P 240VAC, Zelio Logic | SR2D201FU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik inteligentny Zelio Logic SR2D201FU to kompaktowe urządzenie automatyki oferujące 12 wejść dyskretnych i 8 wyjść przekaźnikowych ze stykiem normalnie otwartym. Zasilanie w zakresie 100–240 V AC gwarantuje uniwersalność zastosowania w standardowych instalacjach elektrycznych, a pobór mocy 11 VA (bez rozszerzenia) zapewnia energooszczędną pracę. Urządzenie dostarczane jest bez wyświetlacza i zegara, a stopień ochrony IP20/IP40 umożliwia montaż w rozdzielnicach o ograniczonym zapyleniu.

• 12 wejść dyskretnych: Umożliwiają podłączenie czujników, przycisków lub łączników, co pozwala na budowanie elastycznych układów sterowania bez dodatkowych kart.
• 8 wyjść przekaźnikowych NO (normalnie otwartych): Każde wyjście może przełączać obciążenia indukcyjne i rezystancyjne, co daje bezpośrednie sterowanie stycznikami, silnikami lub oświetleniem bez potrzeby stosowania dodatkowych wzmacniaczy.
• Zasilanie 100–240 V AC: Szeroki zakres napięcia dopasowuje się do różnych sieci energetycznych, ułatwiając instalację zarówno w budynkach mieszkalnych, jak i przemysłowych.
• Programowanie w językach FBD i LADDER: Dwa tryby programowania – schemat drabinkowy (LADDER) i bloków funkcyjnych (FBD) – zapewniają elastyczność dla inżynierów o różnym doświadczeniu. Pamięć programu sprawdzana jest przy każdym włączeniu zasilania, a maksymalna liczba linii schematu drabinkowego wynosi 240.
• Kompaktowa konstrukcja: Waga 0,35 kg oraz stopień ochrony IP20 (obudowa) / IP40 (panel przedni) pozwalają na łatwy montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania norm odporności na zakłócenia elektromagnetyczne: EN/IEC 61000-4-2 (poziom 3), EN/IEC 61000-4-12, EN/IEC 61000-4-11, EN/IEC 60068-2-6 Fc, EN/IEC 61000-4-5, EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-6 (poziom 3), EN/IEC 61000-4-3 oraz EN/IEC 61000-4-4 (poziom 3). Potwierdza to odporność urządzenia na wyładowania elektrostatyczne, udary napięciowe, szybkie stany przejściowe i inne zakłócenia występujące w środowisku przemysłowym. Posiada certyfikat CE.

Zastosowanie

Przekaźnik inteligentny Zelio Logic SR2D201FU stanowi alternatywę dla logiki przewodowej i specjalizowanych kart sterujących. Dzięki 12 wejściom i 8 wyjściom przekaźnikowym sprawdza się w prostych systemach automatyki, gdzie liczba punktów IO nie przekracza 20.

• Sterowanie oświetleniem – realizacja harmonogramów, czujników ruchu, przycisków bistabilnych.
• Zarządzanie siłownikami i silnikami – załączanie wentylatorów, pomp, bram garażowych poprzez wyjścia przekaźnikowe.
• Syhnalizacja stanów – np. w systemach alarmowych, sygnalizacja awarii, wizualizacja na panelach operatorskich.
• Automatyka budynkowa – sterowanie ogrzewaniem, klimatyzacją, roletami (z dodatkowymi czujnikami).

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Dobierz przekrój przewodów zgodnie z obciążalnością prądową wyjść (maksymalny prąd wyjść przekaźnikowych nie jest podany w danych – stosuj ogólne zasady dla styków NO). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (brak konkretnej wartości w danych – postępuj ostrożnie, typowo 0,5 Nm). Pamiętaj o zabezpieczeniu obwodów zewnętrznymi bezpiecznikami.

FAQ

• Czy przekaźnik ma podświetlenie lub wbudowany zegar? Nie, model SR2D201FU jest dostarczany bez wyświetlacza i zegara. Do synchronizacji czasowej wymagany jest zewnętrzny moduł rozszerzeń.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP20 dla korpusu (odporność na dotyk palcem) oraz IP40 dla panelu przedniego (ochrona przed ciałami stałymi >1 mm). Nie jest odporny na wilgoć zachlapanie – montuj w suchym miejscu.
• W jakim trybie pracują wyjścia przekaźnikowe? Wszystkie 8 wyjść ma styk normalnie otwarty (NO). Po aktywacji odpowiedniego wyjścia styk zwierany jest, umożliwiając przepływ prądu. Brak możliwości konfiguracji przełącznej (NC/NO) bez dodatkowych modułów.
