Przekaźnik instalacyjny z funkcją wyboru Z/AUT/W 20A 230VAC 2Z, Z-TN230/SS | 265574 Eaton

Opis i Kluczowe Cechy

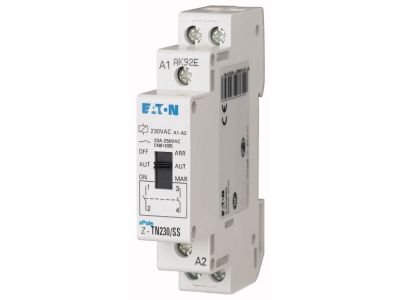

Przekaźnik instalacyjny EATON Z-TN230/SS to zaawansowany aparat modułowy zaprojektowany do precyzyjnego sterowania obwodami elektrycznymi w nowoczesnych instalacjach budynkowych i przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A przy napięciu 250VAC, co pozwala na bezpieczne łączenie odbiorników o znacznej mocy. Unikalną cechą tego modelu jest zintegrowany przełącznik mechaniczny z funkcją wyboru trybu pracy: Załączony na stałe (Z), Automatyczny (AUT) oraz Wyłączony (W). Taka funkcjonalność umożliwia serwisantom i użytkownikom ręczne wymuszenie stanu styków bez konieczności podawania napięcia sterującego, co jest nieocenione podczas prac konserwacyjnych i diagnostycznych.

• Konfiguracja styków: 2 styki zwierne (2Z) zapewniające niezawodne zamykanie obwodów.
• Napięcie sterujące: Cewka zasilana napięciem 230VAC 50Hz, kompatybilna ze standardowymi sieciami energetycznymi.
• Kompaktowa budowa: Szerokość montażowa wynosi zaledwie 1 jednostkę (1JC = 17,5 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wysoka obciążalność: Prąd znamionowy 20A umożliwia sterowanie oświetleniem, ogrzewaniem oraz niewielkimi silnikami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 60947, co gwarantuje wysoką trwałość mechaniczną i elektryczną oraz bezpieczeństwo użytkowania w wymagających warunkach przemysłowych. Aparat posiada standardowy wymiar czołowy (zatyczki) wynoszący 45 mm, co zapewnia pełną kompatybilność z systemami maskownic większości producentów rozdzielnic niskiego napięcia.

Zastosowanie

Przekaźnik EATON Z-TN230/SS znajduje szerokie zastosowanie w systemach automatyki budynkowej. Jest idealnym rozwiązaniem do sterowania układami oświetlenia (np. klatki schodowe, hale magazynowe), systemami wentylacji oraz ogrzewania elektrycznego. Dzięki funkcji ręcznego sterowania Z/AUT/W, aparat ten jest szczególnie polecany do instalacji, w których wymagana jest okresowa kontrola manualna lub możliwość szybkiego odłączenia odbiornika od automatyki bez ingerencji w okablowanie sterownicze.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie TS35 (DIN). Zaciski windowe zostały zaprojektowane tak, aby zapewnić trwałe i bezpieczne połączenie przewodów o różnych przekrojach:

• Przewody jedno- i wielożyłowe: Możliwość podłączenia przewodów o przekroju od 0,5 mm² do 10 mm².
• Przewody drobnożyłowe (linka): Przy zastosowaniu tulejki końcowej dopuszczalny zakres wynosi od 0,5 mm² do 6 mm².
• Moment dokręcania: Należy zwrócić uwagę na odpowiednią siłę docisku śrub, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 20A.

FAQ

1. Do czego służy funkcja Z/AUT/W?
Funkcja ta pozwala na wybór trybu pracy: 'Z' wymusza załączenie styków, 'W' wymusza ich otwarcie, a 'AUT' oddaje sterowanie cewce przekaźnika (praca automatyczna).

2. Czy przekaźnik zajmuje dużo miejsca w rozdzielnicy?
Nie, aparat ma szerokość 17,5 mm, co odpowiada jednemu modułowi w standardowej rozdzielnicy.

3. Czy mogę podłączyć do niego przewód typu linka?
Tak, pod warunkiem zastosowania odpowiedniej tulejki zaciskowej. Maksymalny przekrój linki z tulejką to 6 mm².
