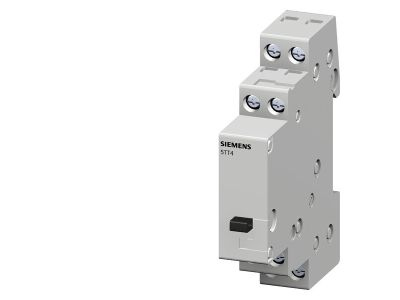

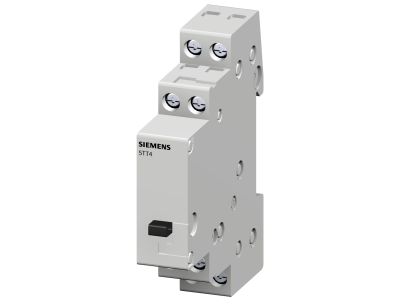

Przekaźnik instalacyjny bistabilny 16A 1NO Cewka 230V AC | 5TT4101-0 Siemens

Alternatywny kod produktu: 5TT41010

Opis i Kluczowe Cechy

Przekaźnik instalacyjny bistabilny Siemens 5TT4101-0 z cewką 230 V AC, wyposażony w jeden zestyk zwierny 1NO o prądzie znamionowym 16 A. Produkt przeznaczony do sterowania obwodami oświetleniowymi i innymi odbiornikami w budynkach mieszkaniowych, użytkowych oraz w infrastrukturze. Bistabilny tryb pracy gwarantuje utrzymanie stanu załączenia lub wyłączenia nawet po zaniku napięcia sterującego, co zwiększa niezawodność instalacji.

• Prąd znamionowy 16 A (obciążenie rezystancyjne): umożliwia bezpieczne przełączanie obwodów o znacznym poborze mocy bez ryzyka przegrzania styków.
• Styk 1NO (zwierny): prosty montaż w układach załączania odbiorników; jeden obwód roboczy idealny do pojedynczej linii oświetleniowej lub sterowania wentylacją.
• Cewka 230 V AC: bezpośrednie zasilanie z sieci domowej bez konieczności stosowania dodatkowych transformatorów – upraszcza instalację.
• Bistabilny mechanizm przełączania: zmiana stanu po każdym impulsie napięcia; nie wymaga podtrzymania sygnału sterującego, co zmniejsza zużycie energii i zwiększa niezawodność w aplikacjach impulsowych.
• Kompatybilny z szyną DIN TH35: szybki montaż w rozdzielnicach modułowych zgodnie z branżowym standardem.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w instalacjach budynkowych przy zachowaniu zasad ochrony przed dotykiem bezpośrednim. (Konkretne normy znajdują się w dokumentacji technicznej producenta.)

Zastosowanie

Przekaźnik bistabilny Siemens 5TT4101-0 sprawdza się wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników bez ciągłego podawania napięcia sterującego. Dzięki bistabilnej pracy idealnie nadaje się do układów impulsowych.

• Sterowanie oświetleniem w ciągach komunikacyjnych, schodach, garażach – przyciski bistabilne (dzwonkowe) zmieniają stan załączenia po każdym naciśnięciu.
• Impulsowe załączanie styczników instalacyjnych i przekaźników pośrednich w szafach sterowniczych.
• Automatyka budynkowa – współpraca z czujnikami ruchu, zmierzchu lub centralkami alarmowymi.
• Sygnalizacja stanów pracy i sterowanie małymi silnikami (wentylatory, rolety) w obwodach o prądzie do 16 A.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie osoba z uprawnieniami SEP (minimum w zakresie eksploatacji urządzeń elektrycznych do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Przekaźnik należy mocować na szynie montażowej TH35 zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego i warunków zwarciowych w instalacji. Momenty dokręcania zacisków stosuj zgodnie z instrukcją dołączoną do urządzenia.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie? W modelu 5TT4101-0 nie przewidziano wskaźnika LED ani podświetlenia. Do sygnalizacji stanu załączenia zaleca się stosowanie zewnętrznych lamp kontrolnych lub dodatkowego bloku sygnalizacyjnego.
• Jaki jest stopień ochrony tego przekaźnika? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy. W typowych warunkach pracy zapewnia stopień ochrony IP20 (brak ochrony przed wilgocią). Nie należy instalować go w miejscach narażonych na bezpośrednie zachlapanie lub zawilgocenie.

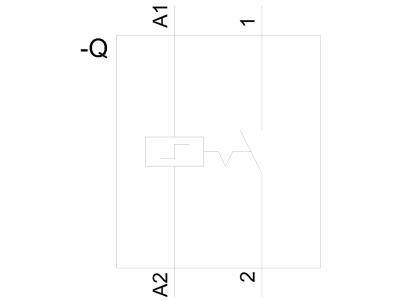

• Jak działa tryb bistabilny? Po podaniu krótkiego impulsu napięcia na cewkę styk zmienia swoje położenie – z rozwartego na zwarty lub odwrotnie. Stan pozostaje niezmieniony do czasu pojawienia się kolejnego impulsu. Dzięki temu przekaźnik nie pobiera prądu w stanie spoczynku, a jego stan jest pamiętany nawet po zaniku napięcia.
