Przekaźnik Instalacyjny 8A 12VDC | 863361 Relpol

Alternatywny kod produktu: RPI-2P-D12

Opis i Kluczowe Cechy

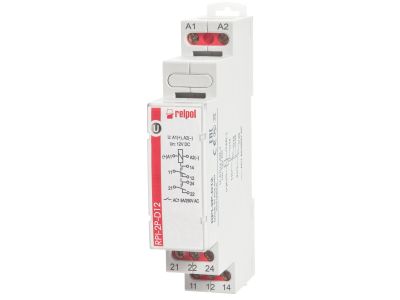

Przekaźnik instalacyjny 8A 12VDC (symbol 863361) to elektromagnetyczne urządzenie sterujące w kompaktowej obudowie modułowej o szerokości 17,5 mm. Przeznaczony do montażu na szynie DIN, zapewnia niezawodne załączanie obwodów przy obciążeniu do 8A. Napięcie cewki 12VDC umożliwia integrację z systemami niskonapięciowymi, a styki wykonane z AgSnO2 gwarantują wysoką trwałość i odporność na zgrzewanie.

• Obciążalność 8A: Możliwość sterowania obwodami o prądzie znamionowym do 8A, co obejmuje większość odbiorników instalacyjnych w systemach 230V/400V.
• Styki 2P (przełączny): Dwa niezależne styki NO/NC pozwalają na elastyczne projektowanie układów sterowania – załączanie, wyłączanie lub przełączanie obwodów.
• Napięcie cewki 12VDC: Kompatybilność z układami sterowania niskonapięciowych, zasilaczami buforowymi i systemami automatyki budynkowej.
• Szerokość 17,5 mm: Standardowy wymiar modułu instalacyjnego, pasujący do typowych rozdzielnic i szaf sterowniczych.
• Materiał styków AgSnO2: Stop srebra z tlenkiem cyny zapewnia wysoką odporność na zużycie łukowe i długą żywotność nawet przy częstych załączaniach.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterującej. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z normami IEC 61810-1 i EN 60947-5-1.

Zastosowanie

Przekaźnik instalacyjny 8A 12VDC znajduje zastosowanie w systemach sterowania i automatyce budynkowej, instalacjach przemysłowych oraz układach zabezpieczeń. Jego kompaktowa budowa pozwala na montaż w rozdzielnicach domowych i przemysłowych.

• Sterowanie oświetleniem (np. w systemach DALI lub tradycyjnych).
• Automatyka budynkowa – załączanie wentylacji, ogrzewania lub klimatyzacji.
• Układy zabezpieczeń i alarmowe – sygnalizacja stanu pracy urządzeń.
• Sterowanie pompami, wentylatorami lub innymi odbiornikami o mocy do 8A.

Wskazówki Montażowe

Montaż należy przeprowadzić przy odłączonym napięciu zasilania. Przekaźnik mocuje się na szynie DIN w rozdzielnicy. Podłączenie cewki 12VDC oraz styków powinno być wykonane zgodnie z oznaczeniami na obudowie. Zaleca się stosowanie przewodów o odpowiednim przekroju (min. 1,5 mm² dla obwodu 8A) i dokręcenie połączeń momentem 0,8 Nm. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik może być używany z napięciem 230VAC? Nie – cewka jest przystosowana wyłącznie do napięcia 12VDC. Do sterowania obwodami 230VAC należy zastosować dodatkowe układy pośredniczące.
• Jaka jest maksymalna moc obciążenia? Przekaźnik wytrzymuje obciążenie ciągłe do 8A przy napięciu 250VAC/30VDC, co odpowiada maksymalnej mocy ok. 2000W (230VAC).
• Czy przekaźnik wymaga dodatkowego chłodzenia? Nie – dzięki kompaktowej obudowie i niskiemu poborowi mocy cewki nie jest wymagane dodatkowe chłodzenie przy typowych warunkach pracy.
