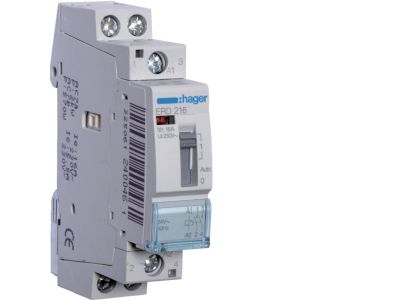

Przekaźnik instalacyjny 24VAC 2NO 16A | ERD216 Hager

Opis i Kluczowe Cechy

Przekaźnik instalacyjny ERD216 o symbolu ERD216 to element wykonawczy przeznaczony do zdalnego załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Wyposażony w dwa styki zwierne 2NO (normalnie otwarte) o prądzie znamionowym 16 A, co umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie cewki 24 V AC pozwala na integrację z typowymi układami sterowania niskonapięciowego.

• Prąd znamionowy 16 A: gwarantuje niezawodną pracę w obwodach o dużym poborze mocy, minimalizując ryzyko przeciążeń i przegrzania.
• Dwa styki 2NO (normalnie otwarte): umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami lub zastosowanie w układzie przełączającym.
• Napięcie cewki 24 V AC: kompatybilne z popularnymi niskonapięciowymi systemami sterowania (sterowniki PLC, automatyka budynkowa), zwiększa bezpieczeństwo instalacji.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicach modułowych bez potrzeby użycia narzędzi (zgodnie z typową konstrukcją aparatury modułowej).
• Konstrukcja przekaźnika instalacyjnego: zaprojektowana do wielokrotnych cykli łączeniowych i długotrwałej eksploatacji w warunkach domowych i przemysłowych.

Zgodność z Normami

Przekaźnik ERD216 spełnia wymagania obowiązujących norm europejskich oraz standardów DIN, posiada certyfikację CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z przepisami elektrycznymi (np. IEC/EN 60364).

Zastosowanie

Przekaźnik instalacyjny ERD216 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie obwodów prądu przemiennego. Dzięki uniwersalnym parametrom sprawdza się w różnorodnych scenariuszach:

• Sterowanie odbiornikami oświetlenia (żarówki, LED, świetlówki) w systemach inteligentnego budynku.
• Impulsowe przełączanie styczników i przekaźników w układach automatyki przemysłowej.
• Załączanie i wyłączanie sygnalizacji dźwiękowej lub świetlnej w instalacjach alarmowych.
• Współpraca z przekaźnikami czasowymi, czujnikami zmierzchu, czujnikami ruchu w ramach automatyki budynkowej.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP i normami elektrycznymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 16 A oraz sposobu obciążenia. Momenty dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta (jeśli dostępna). Zaleca się pozostawienie odpowiednich odstępów wentylacyjnych dla odprowadzania ciepła.

FAQ

• Czy przekaźnik ma podświetlenie / diodę sygnalizacyjną? Przekaźnik ERD216 nie posiada wbudowanego podświetlenia ani diody LED sygnalizującej stan załączenia. Sygnalizację można zrealizować za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 jest typowy dla aparatury modułowej przeznaczonej do montażu w suchych rozdzielnicach wewnątrz budynków. Chroni przed dostępem do części czynnych od strony czołowej.
• W jakim trybie pracują styki? Styki pracują w trybie NO (normalnie otwarty) – zwarcie następuje po podaniu napięcia na cewkę. W stanie spoczynku styki są rozwarte.
