Przekaźnik Instalacyjny 16A 24VDC, RPI-1P-D24 | 863356 Relpol

Alternatywny kod produktu: RPI-1P-D24

Opis i Kluczowe Cechy

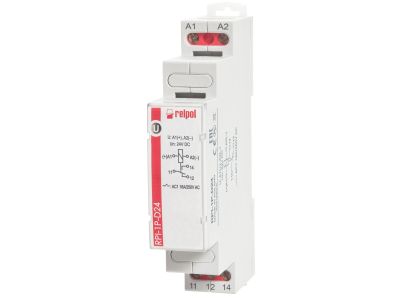

Przekaźnik instalacyjny RPI-1P-D24 (numer katalogowy 863356) to elektromagnetyczny przekaźnik w obudowie modułu instalacyjnego o szerokości 17,5 mm, zaprojektowany do montażu w rozdzielnicach. Wyposażony w zestyk przełączny 1P o obciążalności prądowej 16 A, pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka zasilana napięciem 24 V DC umożliwia sterowanie niskonapięciowe, np. z systemów automatyki lub sterowników PLC. Styki wykonane ze srebra z domieszką tlenku cyny (AgSnO2) zapewniają wysoką odporność na erozję łukową i długą żywotność.

• Obciążalność prądowa 16 A: Gwarantuje pewne przełączanie odbiorników o dużym poborze mocy, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 24 V DC: Umożliwia bezpośrednie sterowanie z układów sterowania niskonapięciowego, np. z wyjść przekaźnikowych PLC lub modułów I/O.
• Zestyk przełączny 1P: Pozwala na realizację funkcji przełączania (NO/NC) w jednym module, co oszczędza miejsce w rozdzielnicy.
• Szerokość 17,5 mm (1 moduł): Kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach modułowych, oszczędzając miejsce dla innych aparatów.
• Styki AgSnO2: Materiał styków o podwyższonej odporności na erozję i przenoszenie prądów załączeniowych, co wydłuża żywotność przekaźnika w trudnych warunkach pracy.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw unijnych. Montaż i eksploatacja powinny odbywać się z poszanowaniem ogólnych zasad bezpieczeństwa elektrycznego.

Zastosowanie

Przekaźnik instalacyjny RPI-1P-D24 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów w sterowaniu i automatyce budynkowej.

• Sterowanie odbiornikami oświetleniowymi i grzewczymi w instalacjach budynkowych.
• Generowanie impulsów sterujących dla styczników i przekaźników pomocniczych w szafach sterowniczych.
• Interfejs między wyjściami sterowników PLC lub modułów I/O a obwodami wykonawczymi 230 V AC.
• Zastosowanie w systemach automatyki budynkowej (BMS) do załączania wentylacji, pomp czy zaworów sterowanych napięciem stałym.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² dla 16 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zwykle 0,5–0,8 Nm). Należy zapewnić odpowiednią wentylację wewnątrz rozdzielnicy, aby nie przekraczać temperatury pracy przekaźnika.

FAQ

• Czy przekaźnik ma podświetlenie LED sygnalizujące stan załączenia? Produkt nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można określić na podstawie napięcia na cewce lub dodatkowego wskaźnika zewnętrznego.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje konkretnej wartości IP. W typowych warunkach pracy w rozdzielnicy wystarczająca jest ochrona IP20 (osłona przed dotknięciem palcami). W przypadku montażu w trudniejszych warunkach należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styku – czy jest to styk normalnie otwarty, czy przełączny? Przekaźnik posiada zestyk przełączny 1P, co oznacza, że w stanie spoczynku (cewka niezasilana) jeden biegun jest zwarty (NC), a drugi rozwarty (NO). Po załączeniu cewki następuje przełączenie.
