Przekaźnik Instalacyjny 16A 230VAC, RPI-1Z-U24A | 863371 Relpol

Alternatywny kod produktu: RPI-1Z-U24A

Opis i Kluczowe Cechy

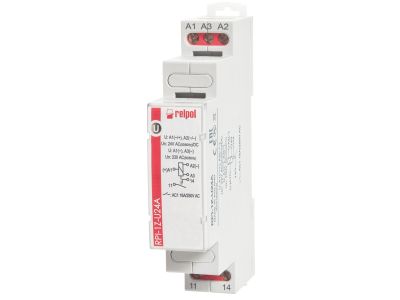

Przekaźnik instalacyjny RPI-1Z-U24A (symbol 863371) w kompaktowej obudowie modułowej o szerokości 17,5 mm to elektromagnetyczne urządzenie sterujące przeznaczone do montażu na szynie DIN. Charakteryzuje się jednym zestykiem zwiernym (1Z) o obciążalności 16A przy napięciu 230VAC, co czyni go uniwersalnym komponentem w instalacjach domowych i przemysłowych. Napięcie cewki może być wybrane w zależności od aplikacji – 24VAC/DC (zaciski A1-A2) lub 230VAC (A1-A3), a wykonanie styków z materiału AgSnO₂ zapewnia długą żywotność i odporność na działanie łuku elektrycznego.

• Obciążalność 16A przy 230VAC: Umożliwia bezpośrednie sterowanie odbiornikami o znacznym poborze prądu, takimi jak oświetlenie, pompy, wentylatory czy grzejniki.
• 1 zestyk zwierny (1Z): Prosta i niezawodna konfiguracja do podstawowych funkcji załączania/wyłączania obwodów.
• Napięcie cewki 24VAC/DC lub 230VAC: Elastyczność przy projektowaniu instalacji – możliwość zasilania z różnych źródeł napięcia w zależności od potrzeb.
• Obudowa modułowa 17,5 mm: Kompaktowe wymiary pozwalają na montaż w standardowych szafach rozdzielczych na szynie DIN, oszczędzając miejsce w instalacji.
• Wykonanie styków AgSnO₂: Wysoka odporność na zużycie i minimalne ryzyko zgrzania styków, co przekłada się na długą bezawaryjną pracę.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz jest projektowany zgodnie z normami dotyczącymi aparatury modułowej do montażu na szynie DIN.

Zastosowanie

Przekaźnik instalacyjny RPI-1Z-U24A znajduje zastosowanie w instalacjach elektrycznych, automatyce budynkowej oraz układach sterowania maszyn przemysłowych, gdzie wymagane jest niezawodne i precyzyjne przełączanie obwodów.

• Sterowanie oświetleniem w pomieszczeniach biurowych, magazynach lub na klatkach schodowych.
• Załączanie pomp cyrkulacyjnych, wentylatorów lub klimatyzatorów w systemach HVAC.
• Automatyka budynkowa – integracja z systemami alarmowymi, kontroli dostępu lub sterowania roletami.
• Układy sterowania małymi maszynami przemysłowymi, gdzie konieczne jest odseparowanie obwodu sterującego od mocy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Przekaźnik mocować na szynie DIN w pozycji pionowej, zachowując odpowiednie odstępy między sąsiednimi modułami dla zapewnienia odpowiedniego chłodzenia. Podłączenie przewodów do zacisków należy wykonać zgodnie z oznaczeniem na obudowie, zwracając uwagę na dobór odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy funkcjonalne bez obciążenia oraz sprawdzić poprawność działania zestyku.

FAQ

• Czy przekaźnik można stosować do sterowania obwodami 24VDC? Tak, cewka przekaźnika obsługuje napięcie 24VAC/DC (zaciski A1-A2), co pozwala na jego zastosowanie w niskonapięciowych układach sterowania.
• Jaka jest maksymalna obciążalność styku przy napięciu 12VDC? Dane techniczne nie określają maksymalnej obciążalności przy napięciu 12VDC. Zaleca się stosowanie w granicach obciążalności dla napięcia 24VDC (zgodnie z charakterystyką producenta).
• Czy przekaźnik nadaje się do montażu na zewnątrz? Dane produktu nie określają stopnia ochrony IP. Przeznaczony jest do stosowania w suchych i wewnętrznych pomieszczeniach rozdzielnic lub szaf sterowniczych.
