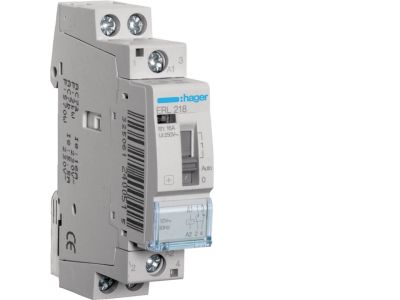

Przekaźnik instalacyjny 12VAC 1NO+1NC 16A | ERL218 Hager

Opis i Kluczowe Cechy

Przekaźnik instalacyjny ERL218 o symbolu katalogowym ERL218 przeznaczony jest do zdalnego załączania i wyłączania obwodów elektrycznych. Wyposażony w cewkę przystosowaną do napięcia 12 VAC oraz zestyk 1NO+1NC o prądzie znamionowym 16 A, zapewnia bezpieczną i niezawodną pracę w obwodach pomocniczych i sygnalizacyjnych. Kompaktowa obudowa umożliwia montaż na szynie TH35 w rozdzielnicach modułowych.

• Cewka 12 VAC: Możliwość bezpośredniego sterowania napięciem zmiennym niskiego napięcia, idealna do współpracy z czujnikami, termostatami i systemami automatyki.
• Styki 1NO+1NC 16 A: Dwa niezależne obwody – jeden normalnie otwarty i jeden normalnie zamknięty – umożliwiają jednoczesne załączanie i rozłączanie różnych odbiorników, zwiększając elastyczność instalacji.
• Prąd znamionowy 16 A: Zdolność do bezpiecznego przełączania obciążeń o znacznym poborze prądu, bez ryzyka przegrzania styków.
• Konstrukcja przekaźnika instalacyjnego: Przystosowany do montażu w rozdzielnicach modułowych, zajmuje jedno pole szerokości modułu (18 mm) – pozwala na oszczędność miejsca w szafie sterowniczej.
• Napięcie cewki oddzielone od obwodów styków: Zapewnia bezpieczeństwo użytkowania i łatwość integracji z systemami sterowania niskonapięciowego.

Zgodność z Normami

Przekaźnik ERL218 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Jego parametry odpowiadają wymaganiom norm dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. Producent nie podał konkretnych numerów norm, dlatego przed montażem zaleca się weryfikację zgodności z obowiązującymi przepisami lokalnymi.

Zastosowanie

Przekaźnik instalacyjny ERL218 znajduje szerokie zastosowanie w systemach automatyki budynkowej, sterowaniu odbiornikami oraz obwodach sygnalizacji. Dzięki cewce 12 VAC idealnie współpracuje z czujnikami i sterownikami niskonapięciowymi.

• Sterowanie oświetleniem, roletami i bramami za pomocą sygnałów z przycisków lub czujników.
• Załączanie i wyłączanie obwodów sygnalizacyjnych (dzwonków, sygnalizatorów) w instalacjach domowych i biurowych.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych lub modułów PLC w szafach sterowniczych.
• Automatyka budynkowa – łączenie z termostatami, czujnikami ruchu czy systemami inteligentnego domu (BUS).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (zalecany min. 1,5 mm²). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (jeśli nie podano – standardowo 0,5–0,8 Nm). Należy zapewnić odpowiednią wentylację obudowy oraz nie przekraczać parametrów znamionowych cewki i styków.

FAQ

• Czy przekaźnik ERL218 posiada podświetlenie lub diodę sygnalizacyjną? Nie, w danych produktu nie przewidziano wbudowanego podświetlenia ani diody LED informującej o stanie cewki. Zaleca się stosowanie zewnętrznych wskaźników w obwodzie sterowania.
• Jaki jest stopień ochrony (IP) przekaźnika? Producent nie określił stopnia ochrony – standardowo aparatura modułowa montowana w rozdzielnicy wewnętrznej posiada IP20. Do pracy w warunkach podwyższonej wilgotności konieczne jest zastosowanie dodatkowej obudowy.
• Jaki jest tryb pracy styków – czy są normalnie otwarte (NO) i normalnie zamknięte (NC)? Przekaźnik wyposażony jest w jeden styk normalnie otwarty (1NO) oraz jeden styk normalnie zamknięty (1NC). Oznacza to, że przy braku napięcia na cewce styk NO jest rozwarty, a NC – zwarty. Po podaniu 12 VAC stany się odwracają.
