Przekaźnik impulsowy Z-S24/S | 265535 Eaton

Alternatywny kod produktu: Z-S24/S

Opis i Kluczowe Cechy

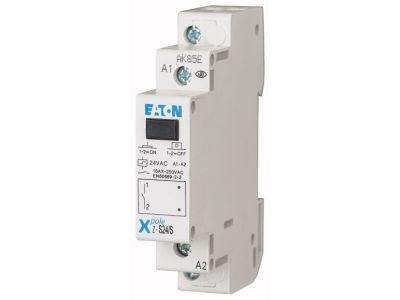

Przekaźnik impulsowy Z-S24/S (indeks 265535) to modułowe urządzenie przeznaczone do zdalnego załączania i wyłączania obwodów za pomocą krótkich impulsów sterujących. Wyposażony w jeden styk normalnie otwarty (1NO) o znamionowym prądzie roboczym 16 A przy 250 V AC, co pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu, bez ryzyka przeciążenia styków. Wąska szerokość montażowa 1 SU (17,5 mm) oraz standardowy wymiar czołowy 45 mm ułatwiają instalację w typowych rozdzielnicach modułowych.

• Styk 1NO o prądzie 16 A (250 V AC): gwarantuje niezawodne przełączanie obwodów oświetleniowych, wentylatorów czy pomp o dużym poborze mocy.
• Napięcie sterujące 24 V AC / 12 V DC: umożliwia pracę w systemach sterowania niskonapięciowego, bezpiecznych dla operatora i kompatybilnych z modułami automatyki budynkowej.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w szafie rozdzielczej, pozwalając na zagęszczenie aparatury.
• Zaciski przyjmujące przekrój przewodu 0,5–10 mm² (drut/linka) / 0,5–6 mm² (linka z tulejką): łatwy montaż przewodów o różnej średnicy, bez konieczności stosowania dodatkowych adapterów.
• Montaż na szynę DIN TH35: szybkie i pewne mocowanie w rozdzielnicy zgodne z branżowym standardem.

Zgodność z Normami

Przekaźnik impulsowy Z-S24/S spełnia wymagania normy IEC/EN 60669-2-2 dotyczącej łączników do użytku domowego i podobnego – przełączników elektronicznych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki impulsowemu trybowi pracy oraz kompaktowym wymiarom przekaźnik Z-S24/S znajduje zastosowanie w instalacjach, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów. Sprawdzi się zarówno w budynkach mieszkalnych, jak i obiektach użyteczności publicznej.

• Sterowanie oświetleniem: załączanie i wyłączanie grup lamp z wielu punktów (przycisków dzwonkowych) bez konieczności prowadzenia przewodów fazowych w łącznikach.
• Impulsy do styczników i przekaźników: jako element w systemie sterowania silnikami, bramami, roletami lub innymi urządzeniami wymagającymi sygnału bistabilnego.
• Sygnalizacja i automatyka budynkowa: praca w układach współpracujących z czujnikami ruchu, zmierzchu lub timerami, zapewniająca powtarzalne załączanie odbiorników.
• Zdalne przełączanie w systemach BMS: podłączenie do wyjść cyfrowych sterowników PLC lub modułów KNX/DALI w celu lokalnego przełączania obciążeń.

Wskazówki Montażowe

Montaż przekaźnika impulsowego Z-S24/S powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm) w suchych pomieszczeniach, wewnątrz rozdzielnic o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodów głównych i sterowniczych. Przekrój przewodów dobierz do obciążenia (max. 10 mm² dla drutu, 6 mm² dla linki z tulejką). Zaciski dokręcaj momentem zgodnym z zaleceniami producenta (brak danych w karcie – stosuj standardowy moment 0,5–0,8 Nm dla zacisków śrubowych). Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym włączeniem napięcia.

FAQ

• Czy przekaźnik impulsowy Z-S24/S ma podświetlenie/wskaźnik LED? W dostępnej dokumentacji producent nie podaje informacji o wbudowanym podświetleniu ani diodzie sygnalizacyjnej. Stan styku można sprawdzić np. za pomocą wskaźnika napięcia podłączonego równolegle do obciążenia.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje stopnia IP w karcie katalogowej. Przekaźnik jest przeznaczony do montażu wewnątrz rozdzielnic w suchych pomieszczeniach. Typowy stopień ochrony dla aparatury modułowej w takim zastosowaniu to IP20.
• W jakim trybie pracuje styk – czy po zaniku napięcia sterującego zmienia stan? Styk przekaźnika impulsowego jest bistabilny: po każdym impulsie napięcia sterującego zmienia swoją pozycję (załącza lub wyłącza) i pozostaje w tym stanie do czasu otrzymania kolejnego impulsu. Zanik napięcia sterującego nie powoduje zmiany stanu styku.
