Przekaźnik impulsowy ITLI-16-11-24 16A 1NO+1NC 24VAC/12VDC | A9C30115 Schneider Electric

Opis i Kluczowe Cechy

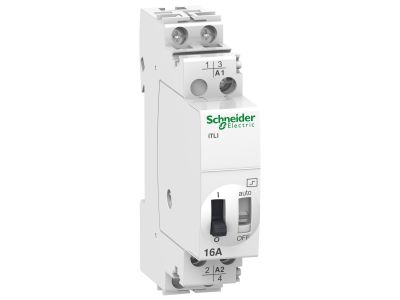

Przekaźnik impulsowy Schneider Electric ITLI-16-11-24 (symbol A9C30115) o konfiguracji styków 1NO+1NC i prądzie znamionowym 16 A. Zaprojektowany do sterowania obwodami oświetleniowymi z obciążeniem rezystancyjnym (żarówki, lampy halogenowe niskiego napięcia). Napięcie sterujące 24 V AC / 12 V DC zapewnia kompatybilność z instalacjami niskonapięciowymi i systemami automatyki budynkowej.

• Prąd znamionowy 16 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu rezystancyjnym bez ryzyka przegrzania styków.
• Konfiguracja styków 1NO+1NC: Zapewnia elastyczność w realizacji zarówno załączania, jak i rozłączania obwodów, umożliwiając budowę układów bistabilnych z sygnalizacją stanu.
• Napięcie sterujące 24 V AC / 12 V DC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i pozwala na integrację z układami PLC oraz przyciskami dzwonkowymi.
• Przeznaczony do obciążeń rezystancyjnych: Optymalna praca z żarówkami i lampami halogenowymi – ogranicza ryzyko uszkodzenia styków przez prądy rozruchowe.
• Kompaktowa obudowa modułowa: Łatwy montaż na szynie DIN TH35 w rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada deklarację zgodności CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w instalacjach niskiego napięcia. Szczegółowe certyfikaty dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik impulsowy przeznaczony jest do sterowania obwodami oświetleniowymi oraz innymi odbiornikami rezystancyjnymi za pomocą przycisków monostabilnych (dzwonkowych). Idealny w instalacjach, gdzie wymagane jest załączanie/wyłączanie światła z wielu punktów bez użycia łączników krzyżowych.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych (klatki schodowe, korytarze, hale).
• Wysyłanie impulsów sterujących do styczników i przekaźników w układach automatyki.
• Realizacja funkcji bistabilnych w systemach sterowania PLC i inteligentnego budynku.
• Zastosowanie w obwodach sygnalizacyjnych wymagających przełączania niskiego napięcia.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP2X lub wyższym. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² przy 16 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany klucz dynamometryczny).

FAQ

• Czy przekaźnik jest podświetlany / posiada wskaźnik LED? W danych producenta nie wskazano funkcji podświetlenia ani wbudowanego wskaźnika LED. Należy sprawdzić dokumentację techniczną lub oznaczenia na obudowie.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się IP20 (brak ochrony przed wilgocią). Dokładną wartość podaje karta katalogowa producenta – zalecamy jej weryfikację.
• W jakim trybie pracuje styk – czy jest to przekaźnik impulsowy bistabilny? Tak, styk pracuje w trybie impulsowym (bistabilnym): każdy impuls sterujący zmienia stan styków (z załączonego na rozłączony i odwrotnie). Po zaniku napięcia sterującego styk pozostaje w ostatniej pozycji.
