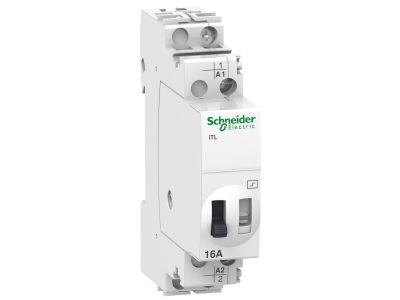

Przekaźnik impulsowy ITL 16A 1NO 48VAC 24VDC, Acti 9 | A9C30211 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik impulsowy ITL z serii Acti 9 (symbol A9C30211) przeznaczony jest do sterowania obwodami oświetleniowymi o obciążeniu rezystancyjnym za pomocą przycisków. Wyposażony w jeden styk normalnie otwarty (1NO) o prądzie 16 A, co pozwala na bezpieczną pracę w instalacjach domowych i biurowych bez ryzyka przeciążenia styków. Cewka przystosowana do napięć 48 V AC oraz 24 V DC, co zwiększa elastyczność stosowania w różnych systemach sterowania.

• Prąd znamionowy 16 A: gwarantuje niezawodne załączanie i wyłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Styk 1NO (normalnie otwarty): idealny do sterowania oświetleniem, gdzie wymagana jest funkcja bistabilna przełączająca stan po każdym impulsie.
• Uniwersalne napięcie cewki 48 V AC / 24 V DC: umożliwia zasilanie przekaźnika zarówno z sieci niskiego napięcia, jak i z układów sterowania DC.
• Kompatybilność z serią Acti 9: zapewnia spójność wizualną i łatwą integrację z rozdzielnicami oraz akcesoriami tej rodziny.
• Prosta konstrukcja impulsowa (bistabilna): każdy impuls zmienia stan styku, co upraszcza okablowanie i eliminuje konieczność stosowania dodatkowych obwodów podtrzymania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik impulsowy ITL znajduje zastosowanie wszędzie tam, gdzie wymagana jest wygodna kontrola oświetlenia za pomocą przycisków, również w systemach automatyki budynkowej.

• Sterowanie oświetleniem w pomieszczeniach biurowych i mieszkalnych z wykorzystaniem przycisków dzwonkowych lub sterowników.
• Impulsowe przełączanie obwodów oświetleniowych o obciążeniu rezystancyjnym (żarówki, lampy halogenowe niskiego napięcia).
• Element wykonawczy w instalacjach automatyki budynkowej sterowanych za pomocą sterowników PLC lub systemów DALI/Modbus.
• Zastępowanie tradycyjnych wyłączników schodowych i krzyżowych w rozbudowanych układach sterowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika impulsowego powinien być wykonywany wyłącznie przez osobę posiadającą uprawnienia SEP do pracy przy urządzeniach elektrycznych. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i wartością prądu 16 A. Moment dokręcania śrub zacisków – postępuj zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik stanu? Produkt nie posiada własnego podświetlenia ani diody sygnalizacyjnej – stan styku można sprawdzić jedynie poprzez podłączenie odbiornika.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej przeznaczonej do montażu w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dotknięciem palcami). Producent nie podaje innej wartości.
• Jak działa tryb pracy styku – czy to przekaźnik bistabilny? Tak, przekaźnik ITL jest bistabilny (impulsowy). Każdy podany impuls na cewkę (np. z przycisku) zmienia stan styku z otwartego na zamknięty i odwrotnie. Stan utrzymuje się bez podtrzymania napięcia na cewce.
