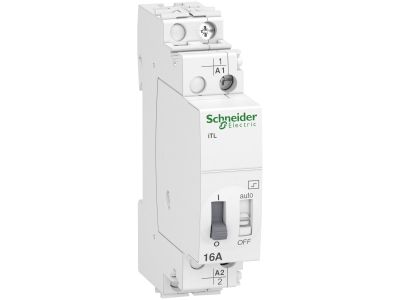

Przekaźnik impulsowy ITL 16A 1NO 230VAC 110VDC, Acti 9 | A9C30811 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik impulsowy iTL z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektrotechniczne zaprojektowane do efektywnego sterowania obwodami oświetleniowymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczną obsługę zróżnicowanych odbiorników energii. Wyposażone w jeden styk zwierny (1NO), urządzenie reaguje na impuls elektryczny podawany z przycisku sterowniczego, zmieniając swój stan na przeciwny i utrzymując go bez konieczności stałego zasilania cewki, co znacząco redukuje zużycie energii elektrycznej w rozdzielnicy.

• Napięcie sterowania: Szeroki zakres pracy obejmujący 230 V AC (prąd przemienny) oraz 110 V DC (prąd stały), co zapewnia uniwersalność w różnych projektach instalacyjnych.
• Trwałość mechaniczna i elektryczna: Konstrukcja serii Acti9 gwarantuje wysoką liczbę cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną eksploatację.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków na przednim panelu ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przekaźnik spełnia wymagania normy IEC/EN 60669-2-2, która określa parametry dla łączników instalacyjnych sterowanych zdalnie (elektromagnetycznych). Dzięki przynależności do ekosystemu Acti9, urządzenie posiada wszelkie niezbędne certyfikaty dopuszczające do użytku w budownictwie mieszkaniowym oraz komercyjnym na terenie Unii Europejskiej.

Zastosowanie

Przekaźnik impulsowy iTL A9C30811 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania oświetleniem. Jest idealnym rozwiązaniem do obsługi obwodów, w których sterowanie odbywa się z wielu punktów (np. klatki schodowe, długie korytarze, hale magazynowe). Urządzenie doskonale radzi sobie z obciążeniami rezystancyjnymi, takimi jak:

• Klasyczne żarówki inkandescencyjne.
• Lampy halogenowe niskiego napięcia (z odpowiednim transformatorem).
• Oświetlenie LED (z uwzględnieniem prądów rozruchowych).
• Inne odbiorniki o charakterze rezystancyjnym wymagające zdalnego załączania impulsem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie ze schematem połączeń. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia pełną kompatybilność z modułowymi rozdzielnicami elektrycznymi. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Szerokość modułu wynosi 18 mm, co pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 16 A, aby zminimalizować spadki napięcia.

FAQ

• Czy przekaźnik iTL wymaga stałego napięcia na cewce? Nie, jest to urządzenie impulsowe. Zmiana stanu następuje po podaniu krótkiego impulsu napięciowego, po czym cewka nie pobiera prądu.
• Czy można sterować tym przekaźnikiem za pomocą przycisków podświetlanych? Tak, jednak przy dużej liczbie przycisków z podświetleniem neonowym może być wymagane zastosowanie kompensatora, aby uniknąć przypadkowych wyzwoleń.
• Jakie jest napięcie znamionowe izolacji? Urządzenia serii Acti9 charakteryzują się wysokim napięciem izolacji, co zapewnia bezpieczeństwo obsługi i separację obwodów sterowania od obwodów mocy.
