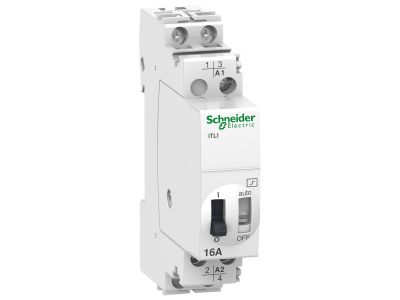

Przekaźnik impulsowy ITL 16A 1NO 1NC 230VAC 110VD, Acti 9 | A9C30815 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik impulsowy iTL z serii Acti9 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektrotechniczne zaprojektowane do efektywnego sterowania obwodami oświetleniowymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczną obsługę obciążeń rezystancyjnych, takich jak tradycyjne żarówki czy lampy halogenowe niskiego napięcia. Wyposażenie w konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) zapewnia elastyczność w projektowaniu układów sterowania. Przekaźnik pracuje przy napięciu sterowania 230 V AC lub 110 V DC, co czyni go uniwersalnym rozwiązaniem w nowoczesnych instalacjach budynkowych i przemysłowych.

• Wysoka trwałość łączeniowa: Mechanizm został zaprojektowany tak, aby wytrzymać tysiące cykli przełączeń pod pełnym obciążeniem.
• Kompaktowa budowa: Szerokość urządzenia dostosowana do standardowych modułów na szynie DIN ułatwia optymalizację miejsca w rozdzielnicy.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków na przednim panelu ułatwia diagnostykę i serwisowanie.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w profesjonalnych instalacjach elektrycznych. Przekaźnik iTL jest zgodny z normą IEC/EN 60669-2-2, która określa wymagania dla łączników instalacyjnych sterowanych zdalnie. Dzięki przynależności do rodziny Acti9, urządzenie integruje się z systemami ochrony i sterowania Schneider Electric, zapewniając pełną koordynację aparatury modułowej.

Zastosowanie

Głównym obszarem zastosowania przekaźnika impulsowego iTL jest sterowanie oświetleniem z wielu punktów za pomocą przycisków monostabilnych (dzwonkowych). Jest to idealne rozwiązanie dla klatek schodowych, długich korytarzy, hal magazynowych oraz pomieszczeń typu open-space. Urządzenie doskonale radzi sobie z obciążeniami rezystancyjnymi, w tym z oświetleniem żarowym oraz halogenowym, zapewniając płynne i pewne załączanie odbiorników energii o mocy dostosowanej do prądu 16 A.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 16 A. Przed uruchomieniem należy zweryfikować napięcie cewki sterującej, które w tym modelu wynosi 230 V AC lub 110 V DC, aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy przekaźnik iTL może współpracować z przyciskami podświetlanymi? Tak, jednak przy dużej liczbie przycisków z podświetleniem neonowym może być wymagane zastosowanie kompensatora, aby uniknąć przypadkowych wyzwoleń.
• Jaka jest różnica między stykiem NO a NC w tym modelu? Styk 1NO jest otwarty w stanie spoczynku, natomiast 1NC jest zamknięty. Pozwala to na jednoczesne załączanie jednego obwodu i rozłączanie drugiego przy każdym impulsie sterującym.
• Czy urządzenie można sterować ręcznie? Tak, przekaźniki serii iTL posiadają na przedniej ściance dźwignię umożliwiającą ręczne wymuszenie zmiany stanu styków w celach testowych lub awaryjnych.
