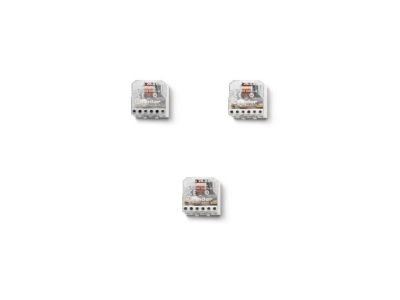

Przekaźnik impulsowy instalacyjny serii 26: 2 Z 10 A 230 V AC | 26.02.8.230.0000 Finder

Opis i Kluczowe Cechy

Przekaźnik impulsowy instalacyjny serii 26, model 26.02.8.230.0000 od renomowanego producenta FINDER, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu oświetleniem oraz innymi odbiornikami energii w instalacjach budynkowych. Urządzenie charakteryzuje się posiadaniem dwóch zestyków zwiernych (2Z), co pozwala na jednoczesne załączanie dwóch niezależnych obwodów lub sterowanie odbiornikami o większym poborze mocy przy zachowaniu pełnej separacji galwanicznej. Prąd znamionowy styków wynosi 10 A, co przy napięciu znamionowym 230 V AC gwarantuje wysoką wydajność prądową.

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu (AgNi) zapewnia doskonałą odporność na wypalanie łukiem elektrycznym oraz wysoką trwałość mechaniczną i elektryczną, nawet przy obciążeniach rezystancyjnych i indukcyjnych.
• Separacja obwodów: Konstrukcja zapewnia pełną separację między obwodem cewki sterującej a obwodem zestyków wykonawczych, co znacząco podnosi poziom bezpieczeństwa użytkowania.
• Zaciski śrubowe: Solidne przyłącza śrubowe umożliwiają pewny montaż przewodów, minimalizując ryzyko poluzowania się połączeń pod wpływem drgań.
• Cewka 230 V AC: Standardowe napięcie zasilania cewki pozwala na bezpośrednią integrację z typowymi sieciami elektroenergetycznymi bez konieczności stosowania dodatkowych transformatorów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej i instalacyjnej. Spełnia wymagania dyrektyw niskonapięciowych, co potwierdza znak CE. Materiały użyte do produkcji, w tym bezkadmowe styki AgNi, są zgodne z ekologicznymi standardami ograniczającymi stosowanie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Przekaźnik FINDER 26.02 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej. Jest idealnym rozwiązaniem do sterowania oświetleniem z wielu punktów (np. na klatkach schodowych, korytarzach czy w dużych salonach) przy użyciu równolegle połączonych przycisków monostabilnych (dzwonkowych). Dzięki możliwości montażu dopuszkowego lub na panelu, urządzenie jest niezwykle elastyczne w implementacji zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów sterowania.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do montażu w puszkach podtynkowych o odpowiedniej głębokości lub bezpośrednio na panelach montażowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 10 A, co zapobiega spadkom napięcia i nadmiernemu nagrzewaniu się izolacji.
• Pozycjonowanie: Kompaktowe wymiary pozwalają na łatwe ułożenie przewodów w puszce instalacyjnej, jednak należy zachować staranność, aby nie doprowadzić do mechanicznego ucisku obudowy przekaźnika.

FAQ

• Czy przekaźnik może pracować z przyciskami podświetlanymi? W przypadku stosowania przycisków z neonówkami podświetlającymi, należy zweryfikować prąd upływu, aby uniknąć przypadkowego wzbudzenia cewki (może być wymagany dodatkowy kondensator).
• Jaka jest główna zaleta styków AgNi? Stop srebra z niklem jest bardziej odporny na zgrzewanie się styków przy prądach udarowych, co jest kluczowe przy sterowaniu nowoczesnym oświetleniem LED.
• Czy urządzenie wymaga stałego zasilania? Nie, jest to przekaźnik impulsowy (bistabilny) – zmiana stanu następuje po podaniu krótkiego impulsu napięcia na cewkę.
