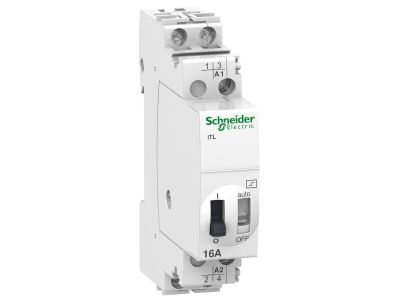

Przekaźnik impulsowy Acti 9 ITL 16A 2NO 24VAC 12VDC | A9C30112 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik impulsowy Acti 9 iTL o numerze katalogowym A9C30112 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o efektywnym sterowaniu obwodami oświetleniowymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczną obsługę odbiorników rezystancyjnych, takich jak tradycyjne żarówki czy lampy halogenowe niskiego napięcia. Wyposażenie w dwa styki zwierne (2NO) umożliwia jednoczesne załączanie dwóch niezależnych torów prądowych, co znacząco zwiększa elastyczność projektowania instalacji elektrycznej.

• Napięcie sterowania: Urządzenie wspiera szeroki zakres napięć sterujących, pracując przy 24 V AC (prąd przemienny) oraz 12 V DC (prąd stały), co czyni je kompatybilnym z systemami niskonapięciowymi.
• Trwałość mechaniczna i elektryczna: Seria Acti 9 słynie z wysokiej odporności na częste cykle łączeniowe, co gwarantuje długoletnią, bezawaryjną pracę w wymagających warunkach.
• Wskaźnik stanu: Na przednim panelu znajduje się czytelna sygnalizacja mechaniczna, informująca operatora o aktualnym stanie styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Przekaźnik spełnia wymagania normy IEC/EN 60669-2-2, która definiuje standardy dla łączników instalacyjnych sterowanych zdalnie. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik impulsowy iTL znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do sterowania oświetleniem z wielu punktów za pomocą przycisków dzwonkowych (monostabilnych). Dzięki swojej konstrukcji doskonale radzi sobie z obciążeniami rezystancyjnymi, takimi jak:

• Oświetlenie żarowe i halogenowe 230V.
• Systemy oświetlenia niskonapięciowego z wykorzystaniem transformatorów.
• Sterowanie grupowe w korytarzach, klatkach schodowych oraz dużych halach magazynowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (35 mm) w rozdzielnicy elektrycznej. Szerokość urządzenia wynosi 18 mm, co odpowiada jednemu modułowi w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Przekrój przewodów: Zaciski są przystosowane do przewodów sztywnych i elastycznych, zapewniając stabilne połączenie elektryczne.
• Separacja obwodów: Należy upewnić się, że napięcie sterujące (24V AC / 12V DC) jest odseparowane od obwodu głównego zgodnie ze schematem połączeń.

FAQ

1. Czy przekaźnik iTL może współpracować z przyciskami podświetlanymi?
Tak, jednak przy dużej liczbie przycisków z podświetleniem neonowym może być wymagane zastosowanie kompensatora, aby uniknąć przypadkowego wyzwalania cewki.

2. Czy urządzenie posiada możliwość sterowania ręcznego?
Tak, na froncie obudowy znajduje się dźwignia umożliwiająca ręczne wymuszenie zmiany stanu styków, co jest niezwykle przydatne podczas prac serwisowych lub testowania instalacji.

3. Jaka jest różnica między 24V AC a 12V DC w tym modelu?
Przekaźnik A9C30112 posiada uniwersalną cewkę, która reaguje na oba te napięcia, co pozwala na integrację z różnymi systemami zasilania sterowniczego bez konieczności wymiany aparatu.
