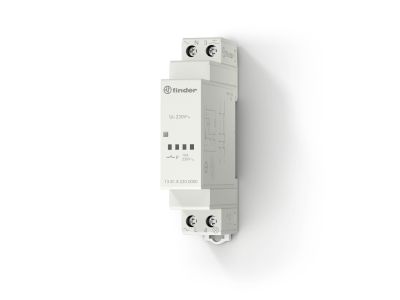

Przekaźnik impulsowy 1Z 16A 230V AC | 13.81.8.230.0000 Finder

Opis i Kluczowe Cechy

Elektroniczny przekaźnik bistabilny FINDER Typ 13.81 to zaawansowane rozwiązanie w dziedzinie automatyki budynkowej i przemysłowej, zaprojektowane z myślą o maksymalnej niezawodności i komforcie użytkowania. Urządzenie charakteryzuje się szerokością modułową wynoszącą zaledwie 17,5 mm, co pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy elektrycznej. Wyposażone w jeden zestyk zwierny (1 Z) o prądzie znamionowym 16 A przy napięciu 230 V AC, oferuje znacznie wyższą wytrzymałość elektryczną i mechaniczną w porównaniu do tradycyjnych przekaźników elektromechanicznych.

• Załączanie w zerze napięcia: Innowacyjna technologia przełączania w punkcie przejścia napięcia przez zero minimalizuje udary prądowe, co drastycznie wydłuża żywotność styków oraz podłączonych odbiorników, szczególnie przy obciążeniach LED i pojemnościowych.
• Cicha praca: Dzięki konstrukcji elektronicznej, przekaźnik pracuje niemal bezgłośnie, co czyni go idealnym rozwiązaniem do instalacji w budynkach mieszkalnych, hotelach i biurach.
• Uniwersalność podłączenia: Urządzenie posiada funkcję automatycznego rozpoznawania rodzaju sieci (3- lub 4-przewodowa), co eliminuje błędy instalacyjne i przyspiesza prace montażowe.
• Bezpieczeństwo materiałowe: Zastosowanie materiału styków wolnego od kadmu wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi. Przekaźnik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm, zgodnie z wymogami normy PN-EN 60715. Spełnienie rygorystycznych norm bezpieczeństwa i kompatybilności elektromagnetycznej gwarantuje stabilną pracę w wymagających środowiskach elektroenergetycznych oraz pełną integrację z nowoczesnymi systemami instalacyjnymi.

Zastosowanie

Przekaźnik impulsowy FINDER 13.81 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest sterowanie oświetleniem lub innymi odbiornikami z wielu punktów za pomocą przycisków monostabilnych (dzwonkowych). Dzięki możliwości ciągłego zasilania wejścia kontrolnego, urządzenie doskonale sprawdza się w:

• Systemach sterowania oświetleniem ciągów komunikacyjnych, klatek schodowych i korytarzy.
• Instalacjach domowych, gdzie priorytetem jest niski poziom hałasu podczas przełączania.
• Układach automatyki, w których wymagana jest wysoka częstotliwość łączeń i długa żywotność komponentów.
• Modernizacjach istniejących sieci, dzięki automatycznemu rozpoznawaniu konfiguracji 3- lub 4-przewodowej.

Wskazówki Montażowe

Podczas instalacji przekaźnika należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie należy zatrzasnąć na szynie DIN 35 mm w pozycji pionowej, zapewniając odpowiednią wentylację wewnątrz rozdzielnicy.
• Podłączenie elektryczne: Dzięki funkcji automatycznego rozpoznawania sieci, przekaźnik można podłączyć zarówno w układzie z przewodem neutralnym na przyciskach, jak i bez niego. Należy jednak upewnić się, że przekrój przewodów jest dobrany odpowiednio do prądu znamionowego 16 A.
• Wejście sterujące: Wejście kontrolne może być zasilane w sposób ciągły, co pozwala na współpracę z przyciskami podświetlanymi (należy sprawdzić dopuszczalny prąd upływu dla konkretnego modelu).
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się punktów połączeniowych.

FAQ

1. Czy przekaźnik 13.81 jest głośny podczas pracy?
Nie, jest to przekaźnik elektroniczny, który pracuje znacznie ciszej niż standardowe modele elektromechaniczne, co czyni go niemal niesłyszalnym w warunkach domowych.

2. Co oznacza funkcja załączania w zerze napięcia?
Jest to funkcja, która synchronizuje moment zamknięcia styków z momentem, w którym sinusoida napięcia przechodzi przez wartość 0V. Redukuje to iskrzenie na stykach i chroni urządzenie przed szybkim zużyciem.

3. Czy mogę użyć tego przekaźnika do sterowania oświetleniem LED?
Tak, dzięki technologii załączania w zerze napięcia, przekaźnik ten jest bardzo dobrze przystosowany do obsługi prądów rozruchowych generowanych przez zasilacze LED.

4. Czy urządzenie wymaga specjalnej konfiguracji dla sieci 3-przewodowej?
Nie, przekaźnik FINDER 13.81 automatycznie rozpoznaje typ podłączonej sieci, co znacznie upraszcza proces instalacji.
