Przekaźnik impulsowy 16A NO/NC | GF1611B7 Schneider Electric

Opis i Kluczowe Cechy

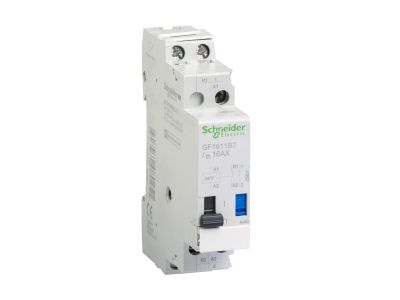

Przekaźnik impulsowy o symbolu GF1611B7 to modułowe urządzenie sterujące z prądem znamionowym 16 A i stykiem przełącznym NO/NC. Przeznaczony do pracy w obwodach wymagających zmiany stanu po każdym krótkim impulsie sterującym. Kompaktowa obudowa ułatwia integrację w rozdzielnicach elektrycznych.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną i stabilną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Styk przełączny NO/NC: Umożliwia zarówno załączanie, jak i rozłączanie odbiorników w zależności od stanu sterowania – jeden zestyk realizuje funkcję zwierną i rozwierną.
• Praca impulsowa (bistabilna): Zmiana stanu styku następuje po każdym krótkim impulsie sterującym, a utrzymanie stanu nie wymaga ciągłego napięcia – oszczędność energii i wydłużenie żywotności cewki.
• Modułowa konstrukcja: Przystosowany do montażu w standardowej rozdzielnicy, co ułatwia instalację i rozbudowę systemów automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania norm zharmonizowanych dla aparatury modułowej, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik impulsowy GF1611B7 sprawdza się w aplikacjach wymagających zdalnego lub automatycznego przełączania obwodów za pomocą krótkiego sygnału impulsowego.

• Sterowanie oświetleniem (włączanie/wyłączanie z kilku punktów np. przy użyciu przycisków dzwonkowych).
• Impulsowe załączanie i wyłączanie styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanu (np. załączanie lampki sygnalizacyjnej po podaniu impulsu).
• Automatyka budynkowa – sekwencyjne przełączanie obwodów w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (standard DIN) w rozdzielnicy. Podłączenie przewodów oraz moment dokręcania zacisków należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia i zabezpieczeń obwodu.

FAQ

• Czy przekaźnik posiada podświetlenie? W dostępnej specyfikacji nie podano informacji o podświetleniu. W razie potrzeby należy sprawdzić kartę katalogową producenta lub wybrać model z wbudowaną diodą LED.
• Jaki jest stopień ochrony (IP)? Producent nie deklaruje konkretnego stopnia IP w podanych danych. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę IP20, jednak dla pewności należy odnieść się do pełnej dokumentacji technicznej.
• Jaki jest tryb pracy styku? Styk jest przełączny (NO/NC) i pracuje w trybie impulsowym (bistabilnym). Każdy impuls sterujący (o odpowiednim czasie trwania) zmienia stan styku na przeciwny.
