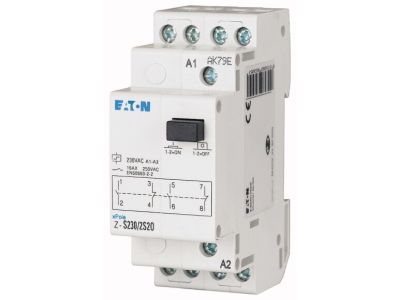

Przekaźnik impulsowy, 16A 48VAC/24VDC Z-S48/W | 265544 Eaton

Alternatywny kod produktu: Z-S48/W

Opis i Kluczowe Cechy

Przekaźnik impulsowy Z-S48/W (symbol 265544) to kompaktowe urządzenie z pojedynczym zestykiem przełącznym, przeznaczone do sterowania obwodami oświetleniowymi i innymi odbiornikami w instalacjach budynkowych. Dzięki znamionowemu prądowi roboczemu 16 A przy 250 V AC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Szerokość montażowa 1 SU (17,5 mm) oraz standardowy wymiar czołowy 45 mm ułatwiają instalację w rozdzielnicach modułowych.

• Szerokość montażowa 1 SU (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę modułów.
• Prąd znamionowy 16 A (IEC/EN 60669-2-2): Gwarantuje niezawodne przełączanie obciążeń do 16 A bez przeciążeń termicznych.
• 1 zestyk przełączny (NO/NC): Pozwala na elastyczne sterowanie – załączanie i wyłączanie odbiornika lub przełączanie między dwoma źródłami.
• Napięcie sterujące 48 V AC / 24 V DC: Uniwersalne zasilanie cewki – kompatybilne z instalacją zmiennoprądową i stałoprądową, co zwiększa zakres zastosowań.
• Zaciski o przekroju 0,5–10 mm² (drut/linka) / 0,5–6 mm² (linka z tulejką): Umożliwiają łatwe podłączenie przewodów o różnych przekrojach, typowych dla instalacji elektrycznych.

Zgodność z Normami

Przekaźnik impulsowy Z-S48/W spełnia wymagania normy IEC/EN 60669-2-2 dotyczącej przełączników do instalacji elektrycznych w budynkach – wyłączniki impulsowe. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik impulsowy dedykowany jest do sterowania obciążeniami w instalacjach niskiego napięcia, szczególnie w układach, gdzie wymagane jest załączanie/wyłączanie za pomocą krótkiego impulsu.

• Sterowanie oświetleniem w domach jednorodzinnych, biurach i obiektach użyteczności publicznej.
• Wysyłanie impulsów do styczników, przekaźników pośredniczących lub wejść sterujących sterowników PLC.
• Realizacja funkcji sygnalizacyjnych w szafach sterowniczych i tablicach rozdzielczych.
• Automatyka budynkowa – łączenie z przyciskami sterowniczymi do lokalnego zdalnego włączania obwodów.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekaźnik montuj na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta – dla podanych zakresów przekrojów (0,5–10 mm² drut/linka, 0,5–6 mm² linka z tulejką). Pamiętaj o zachowaniu szczelin wentylacyjnych, aby zapewnić właściwe odprowadzanie ciepła.

FAQ

• Jakie napięcie sterujące (cewki) ma ten przekaźnik? Przekaźnik jest przystosowany do napięcia sterującego 48 V AC lub 24 V DC – można go zasilać zarówno napięciem zmiennym, jak i stałym w zależności od dostępnej instalacji.
• Jaki jest prąd znamionowy zestyków? Zestyki wytrzymują prąd roboczy do 16 A przy napięciu 250 V AC (zgodnie z IEC/EN 60669-2-2). Nadają się do obciążeń oświetleniowych i silnikowych mieszczących się w tym zakresie.
• Jaka jest szerokość modułu i sposób montażu? Przekaźnik ma szerokość 1 SU (17,5 mm) i jest przeznaczony do montażu na szynie DIN (TH35) w rozdzielnicach modułowych. Wymiar czołowy wynosi 45 mm, co stanowi standard w aparaturze modułowej.
