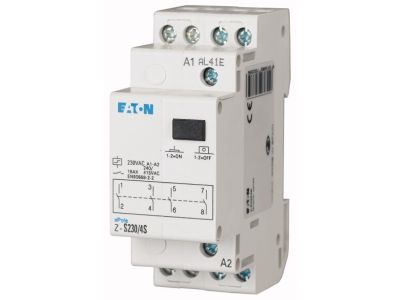

Przekaźnik impulsowy 16A 230VAC 4Z, Z-S230/4S | 270335 Eaton

Opis i Kluczowe Cechy

Przekaźnik impulsowy EATON o numerze katalogowym 270335 to zaawansowane urządzenie elektrotechniczne zaprojektowane do precyzyjnego sterowania obwodami oświetleniowymi i siłowymi w nowoczesnych instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A przy napięciu 250VAC, co pozwala na bezpieczne przełączanie znacznych obciążeń. Wyposażenie przekaźnika w cztery styki zwierne (4Z) umożliwia jednoczesne sterowanie wieloma niezależnymi liniami zasilającymi, co znacząco optymalizuje przestrzeń w rozdzielnicy.

• Wysoka obciążalność: Prąd znamionowy 16A gwarantuje niezawodność nawet przy pracy z odbiornikami o charakterze rezystancyjnym i indukcyjnym.
• Uniwersalne sterowanie: Napięcie sterujące cewki wynosi 48VAC lub 24VDC, co zapewnia elastyczność w projektowaniu układów automatyki.
• Kompaktowa konstrukcja: Szerokość montażowa wynosząca 2 jednostki (35mm) pozwala na efektywne wykorzystanie miejsca na szynie DIN.
• Solidne zaciski: Możliwość podłączenia przewodów o przekroju od 0,5 mm² do 10 mm² dla przewodów sztywnych zapewnia trwałe i bezpieczne połączenie elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą IEC/EN 60669-2-2, która określa wymagania dla elektronicznych łączników instalacyjnych oraz przekaźników zdalnie sterowanych. Zgodność z tą normą jest gwarancją bezpieczeństwa użytkowania, odporności na przepięcia oraz długowieczności mechanicznej styków. Urządzenie spełnia również standardy dotyczące wymiarów montażowych zatyczki (45mm), co zapewnia pełną kompatybilność z systemami maskownic w standardowych rozdzielnicach modułowych.

Zastosowanie

Przekaźnik impulsowy Z-S230/4S znajduje szerokie zastosowanie w systemach sterowania oświetleniem z wielu punktów (np. klatki schodowe, korytarze, hale magazynowe) przy użyciu przycisków dzwonkowych. Dzięki czterem stykom zwiernym, idealnie nadaje się do:

• Załączania rozbudowanych sekcji oświetlenia LED i halogenowego.
• Sterowania układami wentylacji i klimatyzacji w obiektach komercyjnych.
• Integracji z systemami inteligentnego budynku (Smart Home) pracującymi na niskim napięciu sterującym.
• Separacji galwanicznej między obwodem sterowania a obwodem wykonawczym.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie TS-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni dobór przekroju przewodów: dla przewodów jedno- i wielożyłowych dopuszczalny zakres to 0,5-10 mm², natomiast dla przewodów drobnożyłowych (linek) z tulejką końcową zakres wynosi 0,5-6 mm². Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Szerokość 2JC (35mm) wymaga uwzględnienia odpowiedniego odstępu w przypadku montażu obok urządzeń generujących dużą ilość ciepła.

FAQ

• Czy przekaźnik posiada możliwość ręcznego sterowania? Tak, konstrukcja przekaźników impulsowych EATON serii Z-S zazwyczaj umożliwia lokalną weryfikację stanu styków i ręczne przełączenie.
• Jakie jest napięcie sterujące tego modelu? Ten konkretny model obsługuje napięcie sterujące 48VAC lub 24VDC, co należy uwzględnić przy doborze zasilacza lub transformatora sterującego.
• Czy mogę podłączyć linkę bez tulejki? Zgodnie ze specyfikacją techniczną, dla przewodów drobnożyłowych zaleca się stosowanie tulejek końcowych w celu zapewnienia maksymalnej powierzchni styku i ochrony miedzianych drucików przed przecięciem przez zacisk śrubowy.
