Przekaźnik impulsowy 16A 230VAC 2Z, Z-S230/SS | 265271 Eaton

Opis i Kluczowe Cechy

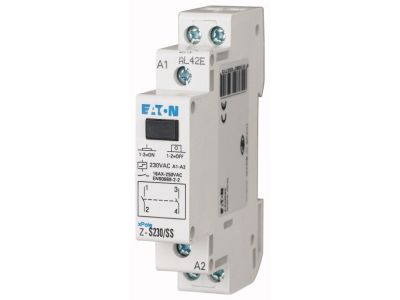

Przekaźnik impulsowy EATON Z-S230/SS o numerze katalogowym 265271 to wysokiej klasy komponent automatyki budynkowej, zaprojektowany z myślą o niezawodnym sterowaniu obwodami oświetleniowymi i siłowymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A przy napięciu 250VAC, co pozwala na bezpieczne łączenie znacznych obciążeń. Wyposażony w dwa styki zwierne (2Z), umożliwia jednoczesne sterowanie dwoma niezależnymi torami prądowymi. Napięcie sterujące cewki wynosi 230VAC przy częstotliwości 50Hz, co jest standardem w europejskich instalacjach elektroenergetycznych. Kompaktowa obudowa o szerokości montażowej 1JC (jedna jednostka szerokości, czyli 17,5 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a standardowy wymiar zatyczki 45 mm gwarantuje pełną kompatybilność z maskownicami wyłączników nadprądowych.

• Wysoka obciążalność: Prąd znamionowy 16A umożliwia bezpośrednie sterowanie rozbudowanymi grupami opraw oświetleniowych.
• Uniwersalne zaciski: Możliwość podłączenia przewodów o przekroju od 0,5 mm² do 10 mm² (sztywne) oraz do 6 mm² (giętkie z tulejką).
• Kompaktowa budowa: Szerokość 17,5 mm oszczędza cenne miejsce na szynie DIN.
• Trwałość mechaniczna: Konstrukcja renomowanego producenta EATON gwarantuje długą żywotność przy częstym przełączaniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przekaźnik spełnia wymagania normy IEC/EN 60669-2-2, która określa szczegółowe parametry dla elektronicznych i elektromagnetycznych łączników instalacyjnych. Dzięki temu urządzenie cechuje się odpowiednią odpornością na przepięcia oraz stabilnością pracy w szerokim zakresie temperatur, co jest kluczowe dla zachowania ciągłości zasilania w obiektach komercyjnych i przemysłowych.

Zastosowanie

Przekaźnik impulsowy Z-S230/SS znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest sterowanie oświetleniem z wielu punktów (np. za pomocą przycisków dzwonkowych). Jest idealnym rozwiązaniem do:

• Sterowania oświetleniem na klatkach schodowych, korytarzach i w dużych halach magazynowych.
• Systemów automatyki domowej, gdzie wymagane jest centralne sterowanie grupami odbiorników.
• Instalacji przemysłowych do załączania urządzeń pomocniczych o poborze prądu do 16A.
• Modernizacji istniejących układów sterowania w celu uproszczenia okablowania (oszczędność na przewodach korespondencyjnych).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Dzięki szerokości 1JC, przekaźnik idealnie komponuje się z wyłącznikami nadprądowymi i różnicowoprądowymi. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie przygotowanie przewodów:

• Dla przewodów jedno- i wielożyłowych (drut/linka sztywna) dopuszczalny przekrój wynosi od 0,5 mm² do 10 mm².
• W przypadku stosowania przewodów drobnożyłowych (linka elastyczna), należy użyć tulejek końcowych, a dopuszczalny przekrój wynosi wówczas od 0,5 mm² do 6 mm².
• Należy zapewnić odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 16A.
• Przed uruchomieniem należy zweryfikować poprawność napięcia sterującego (230VAC) podawanego na zaciski cewki.

FAQ

1. Czy przekaźnik posiada pamięć stanu po zaniku napięcia?
Tak, jako przekaźnik impulsowy (bistabilny), urządzenie utrzymuje swój stan mechaniczny nawet po odłączeniu zasilania sterującego, aż do otrzymania kolejnego impulsu.

2. Czy mogę podłączyć do niego przyciski podświetlane?
W przypadku stosowania dużej liczby przycisków z podświetleniem neonowym, należy zweryfikować prąd upływu, aby nie powodował on samoczynnego wyzwalania przekaźnika.

3. Jaka jest główna zaleta stosowania 2 styków zwiernych (2Z)?
Dwa styki zwierne pozwalają na jednoczesne odłączanie dwóch faz lub sterowanie dwoma odseparowanymi galwanicznie obwodami za pomocą jednego impulsu sterującego.
