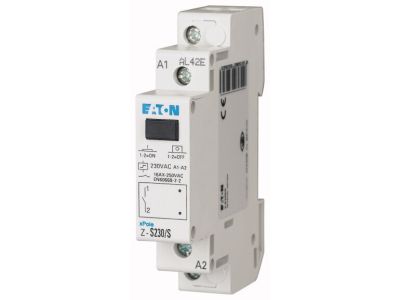

Przekaźnik impulsowy 16A 230VAC 1Z, Z-S230/S | 265262 Eaton

Opis i Kluczowe Cechy

Przekaźnik impulsowy EATON Z-S230/S o numerze katalogowym 265262 to wysokiej klasy komponent automatyki budynkowej, zaprojektowany do precyzyjnego sterowania obwodami oświetleniowymi i siłowymi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A przy napięciu 250VAC, co pozwala na bezpieczne łączenie znacznych obciążeń. Napięcie sterujące cewki wynosi 230VAC przy częstotliwości 50Hz, co jest standardem w europejskich instalacjach elektroenergetycznych.

• Kompaktowa konstrukcja: Szerokość montażowa wynosi zaledwie 1JC (jednostka centralna), czyli 17,5 mm, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wysoka obciążalność: Prąd znamionowy 16A umożliwia bezpośrednie sterowanie wieloma punktami świetlnymi bez konieczności stosowania dodatkowych styczników.
• Uniwersalne zaciski: Przekaźnik wyposażono w solidne zaciski windowe, obsługujące przewody o przekroju od 0,5 mm² do 10 mm² dla przewodów sztywnych oraz do 6 mm² dla przewodów giętkich z tulejką.
• Trwałość mechaniczna: Konstrukcja dostosowana do intensywnej eksploatacji w systemach sterowania impulsowego (bistabilnego).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą IEC/EN 60669-2-2, która określa wymagania dla elektronicznych łączników instalacyjnych oraz zdalnie sterowanych przekaźników impulsowych. Zgodność z tą normą gwarantuje bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz niezawodność działania w długofalowej perspektywie czasowej. Urządzenie posiada standardowy wymiar czołowy (zatyczki) wynoszący 45 mm, co zapewnia pełną kompatybilność z maskownicami większości rozdzielnic modułowych dostępnych na rynku.

Zastosowanie

Przekaźnik impulsowy Z-S230/S znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest sterowanie jednym odbiornikiem (np. oświetleniem klatki schodowej, korytarza czy hali magazynowej) z wielu różnych punktów za pomocą przycisków dzwonkowych (monostabilnych). Dzięki swojej charakterystyce, idealnie sprawdza się w:

• Systemach oświetlenia budynków mieszkalnych i komercyjnych.
• Układach automatyki budynkowej wymagających separacji obwodu sterowania od obwodu wykonawczego.
• Modernizacji istniejących instalacji w celu uproszczenia okablowania (brak konieczności stosowania łączników schodowych i krzyżowych).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie przygotowanie przewodów. Przekrój zacisku pozwala na podłączenie przewodów jedno- i wielożyłowych o przekroju do 10 mm², co ułatwia mostkowanie zasilania. W przypadku stosowania przewodów drobnożyłowych (linek), konieczne jest użycie tulejek zaciskowych o przekroju od 0,5 mm² do 6 mm², aby zapewnić trwały i pewny styk elektryczny. Należy zachować standardowy wymiar montażowy 45 mm dla zachowania estetyki i bezpieczeństwa wewnątrz rozdzielnicy.

FAQ

• Czy przekaźnik posiada pamięć stanu po zaniku napięcia? Przekaźnik impulsowy Z-S230/S utrzymuje swój stan mechanicznie, co oznacza, że po powrocie zasilania pozostaje w pozycji, w której znajdował się przed awarią.
• Jakie przyciski współpracują z tym urządzeniem? Urządzenie współpracuje z dowolnymi przyciskami monostabilnymi (tzw. dzwonkowymi) przystosowanymi do napięcia 230VAC.
• Czy można montować kilka przekaźników obok siebie? Tak, kompaktowa szerokość 17,5 mm pozwala na montaż szeregowy, jednak przy dużych obciążeniach ciągłych zaleca się zachowanie minimalnych odstępów dla lepszej cyrkulacji powietrza.
