Przekaźnik impulsowy 16A 230VAC 1NO+1NCNO, Z-SC230/1S1W | 265324 Eaton

Alternatywny kod produktu: Z-SC230/1S1W

Opis i Kluczowe Cechy

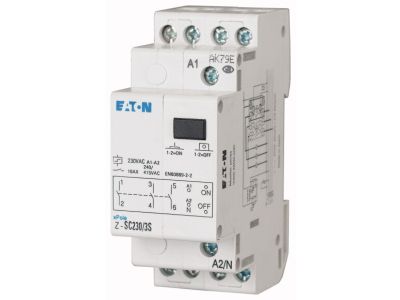

Przekaźnik impulsowy Z-SC230/1S1W (numer katalogowy 265324) to kompaktowe urządzenie sterujące przeznaczone do pracy w instalacjach 230 V AC. Wyposażony w jeden zestyk zwierny (NO) i jeden zestyk przełączny (CO) o znamionowym prądzie roboczym 16 A przy 250 V AC, zapewnia bezpieczne przełączanie obciążeń o dużym poborze mocy. Dzięki funkcji sterowania centralnego umożliwia wygodne załączanie i wyłączanie grupy odbiorników z jednego punktu. Szerokość montażowa wynosi 2 SU (35 mm), co oszczędza miejsce w rozdzielnicy.

• Napięcie sterujące 230 V AC: Bezpośrednie podłączenie do obwodu 230 V bez konieczności stosowania dodatkowych transformatorów – uproszczona instalacja.
• Znamionowy prąd roboczy 16 A (250 V AC): Bezpieczna praca w obwodach o znacznym obciążeniu, np. kilka obwodów oświetleniowych, bez ryzyka przegrzania styków.
• Funkcja sterowania centralnego: Możliwość załączania/wyłączania grupy odbiorników z jednego przycisku – wygoda i oszczędność czasu.
• Szerokość montażowa 2 SU (35 mm): Kompaktowa obudowa pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.
• Zaciski o przekroju 0,5–10 mm² (drut i linka) / 0,5–6 mm² (linka z tulejką): Elastyczność przy podłączaniu przewodów o różnych przekrojach – łatwy montaż.

Zgodność z Normami

Przekaźnik impulsowy Z-SC230/1S1W jest zgodny z normą IEC/EN 60669-2-2, co gwarantuje bezpieczeństwo i niezawodność w zastosowaniach domowych oraz przemysłowych. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych.

Zastosowanie

Przekaźnik impulsowy sprawdza się w instalacjach wymagających sterowania bistabilnego – zmienia stan po każdym impulsie napięcia. Idealny do:

• Sterowania oświetleniem z wielu punktów (np. schody, korytarze) w połączeniu z przyciskami monostabilnymi.
• Wysyłania impulsów do styczników, przekaźników lub wejść PLC w automatyce budynkowej.
• Centralnego wyłączania wszystkich odbiorników w obiekcie (np. oświetlenie, wentylacja) za pomocą jednego przycisku.
• Sygnalizacji stanu urządzeń – zestyk przełączny umożliwia podgląd pozycji przekaźnika w obwodzie sygnalizacyjnym.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do wartości prądu znamionowego oraz obciążenia. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik posiada podświetlenie? W dostarczonych danych technicznych nie deklarowano funkcji podświetlenia. Stan załączenia można kontrolować poprzez podłączony odbiornik (np. zaświeconą lampę).
• Jaki jest stopień ochrony obudowy? Producent nie podał konkretnego stopnia IP dla tego modelu. W standardowych warunkach montażu w rozdzielnicy przyjmuje się ochronę IP20 (ciała stałe >12 mm). W przypadku pracy w wilgotnym lub zapylonym otoczeniu należy zastosować dodatkową obudowę.
• Jak działa tryb pracy styku? Przekaźnik pracuje w trybie bistabilnym – każdy impuls napięcia sterującego (np. z przycisku monostabilnego) zmienia stan styków na przeciwny. Styk zwierny (NO) jest normalnie otwarty, a styk przełączny (CO) umożliwia przełączanie między dwoma obwodami.
