Przekaźnik impulsowy 16A 230V AC 2Z, Z-SB230/SS | 265301 Eaton

Alternatywny kod produktu: Z-SB230/SS

Opis i Kluczowe Cechy

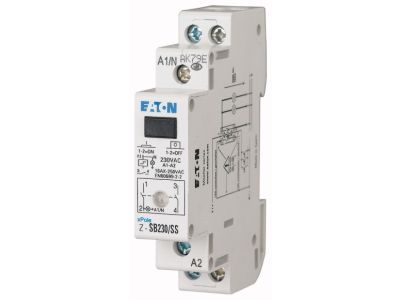

Przekaźnik impulsowy Z-SB230/SS (nr kat. 265301) to urządzenie przeznaczone do sterowania obwodami oświetleniowymi i innymi odbiornikami w systemach automatyki budynkowej. Działa przy napięciu sterującym 230 V AC i prądzie znamionowym 16 A (wg IEC/EN 60669-2-2), co zapewnia bezpieczną pracę w standardowych instalacjach. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie rozdzielnicy.

• Prąd znamionowy 16 A (przy 250 V AC): Gwarantuje pewne załączanie obciążeń w typowych obwodach bez ryzyka przeciążenia styków.
• Dwa zestawy styków zwiernych (2Z): Umożliwia niezależne sterowanie dwoma obwodami lub zastosowanie do przełączania obciążeń o wyższym prądzie poprzez łączenie styków.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce na szynie DIN TH35, co jest istotne w rozdzielnicach o ograniczonej pojemności.
• Zaciski gwintowane dla przewodów 0,5–10 mm² (jedno-/wielożyłowe) i 0,5–6 mm² (drobnożyłowe z tuleją): Uniwersalność podłączenia – akceptuje przewody sztywne, linkowe i cienkożyłowe.
• Sterowanie impulsowe 230 V AC: Możliwość łączenia wielu przycisków (monostabilnych) w topologii równoległej do sterowania z dowolnego miejsca.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami normy IEC/EN 60669-2-2 dotyczącej łączników elektroinstalacyjnych do obwodów oświetleniowych. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik impulsowy Z-SB230/SS znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne załączanie i wyłączanie obwodów za pomocą przycisków chwilowych lub sygnałów z systemów automatyki.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych z wielu punktów (np. korytarze, schody).
• Impulsowe załączanie styczników i przekaźników o większej mocy w układach rozdzielczych.
• Sygnalizacja stanu w systemach alarmowych i automatyce budynkowej (jako element wykonawczy).
• Zastosowanie w szafach sterowniczych do zdalnego sterowania odbiornikami (wentylacja, ogrzewanie).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika impulsowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego obciążenia. Pamiętać o nieprzekraczaniu maksymalnego przekroju zacisku (10 mm² dla przewodów jednożyłowych, 6 mm² dla drobnożyłowych z tuleją).

FAQ

• Czy przekaźnik posiada podświetlany przycisk? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie przeznaczone jest do sterowania impulsowego z zewnętrznych przycisków.
• Jaki jest stopień ochrony obudowy? Dane katalogowe nie podają stopnia IP. Standardowo aparatura modułowa do montażu w rozdzielnicy posiada IP20 – zalecamy sprawdzenie w dokumentacji technicznej producenta.
• Jaki tryb pracy styków? Styki są typu zwiernego (2Z), co oznacza, że w stanie spoczynku są rozwarte. Załączanie następuje po podaniu impulsu napięcia na cewkę.
