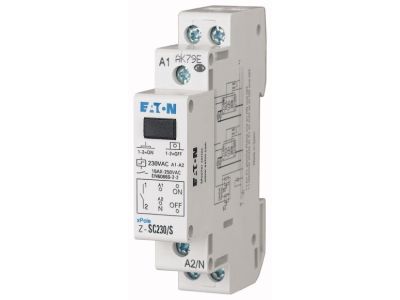

Przekaźnik impulsowy 16A 230V AC 1Z, Z-SC230/S | 265299 Eaton

Alternatywny kod produktu: Z-SC230/S

Opis i Kluczowe Cechy

Przekaźnik impulsowy Z-SC230/S (nr katalogowy 265299) to urządzenie umożliwiające zdalne sterowanie odbiornikami za pomocą impulsów napięciowych 230 V AC. Wyposażony w jeden zestyk zwierny (1Z) o prądzie znamionowym 16 A przy 250 V AC, zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu. Dzięki wbudowanej funkcji sterowania centralnego może być wykorzystywany w systemach, gdzie wymagane jest jednoczesne przełączanie wielu obwodów. Szerokość montażowa 1 moduł (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 16 A (przy 250 V AC): gwarantuje pewne przełączanie obciążeń bez ryzyka przegrzania styków, idealny do oświetlenia, silników małej mocy i innych odbiorników.
• Napięcie sterujące 230 V AC: umożliwia bezpośrednie podłączenie do sieci elektrycznej i sterowanie standardowymi przyciskami dzwonkowymi lub łącznikami krzyżowymi.
• Funkcja sterowania centralnego: pozwala na jednoczesne załączanie/wyłączanie wszystkich odbiorników z jednego punktu, co upraszcza instalację w systemach inteligentnego budynku.
• Szerokość 1 moduł (17,5 mm): minimalizuje zajmowaną powierzchnię na szynie TH35, pozostawiając więcej miejsca na inne aparaty.
• Zaciski przyjmujące przewody o przekroju 0,5‑10 mm² (jedno- i wielożyłowe) oraz 0,5‑6 mm² (drobnożyłowe z tulejką): zapewniają elastyczność w doborze przewodów i łatwy montaż w rozdzielnicy.

Zgodność z Normami

Przekaźnik impulsowy Z-SC230/S jest zgodny z normą IEC/EN 60669‑2‑2, która określa wymagania dla przełączników elektrycznych do instalacji stałych. Produkt posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik impulsowy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wygodne sterowanie oświetleniem lub innymi odbiornikami z wielu punktów. Funkcja centralnego sterowania sprawdza się w budynkach użyteczności publicznej oraz w domach jednorodzinnych.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i pomieszczeniach wielostanowiskowych – możliwość załączania/wyłączania z dowolnej liczby przycisków.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść sterujących PLC w systemach automatyki budynkowej.
• Centralne wyłączanie wszystkich obwodów (np. oświetlenia, gniazd) jednym przyciskiem w trybie awaryjnym lub oszczędnościowym.
• Sygnalizacja i sterowanie małymi silnikami, wentylatorami lub innymi urządzeniami o poborze prądu do 16 A.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika impulsowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia – maksymalnie 16 A (zalecany przekrój min. 1,5 mm² dla obwodów oświetleniowych). Przewody drobnożyłowe należy zakończyć tulejkami.

FAQ

• Jaki jest prąd znamionowy przekaźnika Z-SC230/S? Prąd znamionowy wynosi 16 A przy napięciu 250 V AC (wg IEC/EN 60669‑2‑2). Pozwala to bezpiecznie przełączać typowe obciążenia domowe i przemysłowe.
• Czy przekaźnik posiada funkcję podświetlenia? W dostarczonych danych nie ma informacji o podświetleniu. Producent nie podaje takiej cechy dla modelu Z-SC230/S. Decyzję o ewentualnym zastosowaniu dodatkowego wskaźnika należy podjąć na podstawie dokumentacji technicznej.
• Jaka jest szerokość montażowa przekaźnika? Szerokość wynosi 1 moduł, czyli 17,5 mm. Dzięki temu zajmuje minimalną ilość miejsca na szynie DIN w rozdzielnicy.
