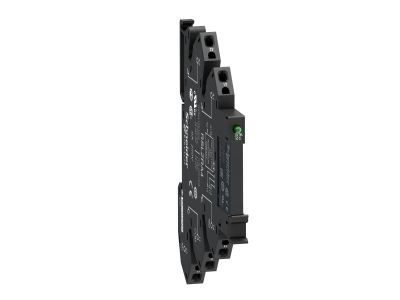

Przekaźnik interfejsowy LED, 1C/O 6A, 24V AC/DC, Zelio Relay | RSL1PRBU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik interfejsowy Schneider Electric z serii Zelio Relay RSL to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Model RSL1PRBU charakteryzuje się kompaktową, wąską obudową typu "slim", która pozwala na optymalizację gęstości upakowania komponentów na szynie DIN. Urządzenie wyposażone jest w jeden styk przełączny (1 C/O - SPDT), który umożliwia sprawne przełączanie obciążeń o prądzie znamionowym do 6 Amperów.

Kluczowym atutem jest uniwersalne napięcie sterujące cewki wynoszące 24V AC/DC, co pozwala na pracę zarówno w obwodach prądu zmiennego, jak i stałego, zwiększając elastyczność projektową. Zintegrowana dioda LED pełni funkcję sygnalizacyjną, informując operatora o stanie pracy przekaźnika, co znacznie ułatwia diagnostykę i serwisowanie układu. Płaski, standardowy styk wykonany z wysokiej jakości materiałów gwarantuje niską rezystancję przejścia i długą żywotność mechaniczną oraz elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są znakiem rozpoznawczym marki Schneider Electric od 1924 roku. Przekaźnik spełnia wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia, co potwierdzają certyfikaty CE oraz zgodność z dyrektywami środowiskowymi. Dzięki wysokiej niezawodności, urządzenie może być stosowane w wymagających środowiskach przemysłowych, gdzie stabilność pracy jest priorytetem.

Zastosowanie

Przekaźnik RSL1PRBU znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest idealnym wyborem dla:

• Systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) do sterowania siłownikami i wentylatorami.
• Paneli sterowania automatyki maszyn pakujących i tekstylnych.
• Układów sterowania silnikami oraz zasilaczy impulsowych.
• Wyposażenia medycznego i budowlanego, gdzie wymagana jest separacja galwaniczna sygnałów.
• Systemów sterowania oświetleniem w obiektach komercyjnych.

Wskazówki Montażowe

Montaż przekaźnika jest niezwykle prosty dzięki modułowej konstrukcji typu "wtykowego". Urządzenie jest w pełni kompatybilne z gniazdami przekaźnikowymi z serii RSLZ oraz SSLZ, co pozwala na szybką wymianę elementu wykonawczego bez konieczności ingerencji w okablowanie stałe. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie przekaźnika w gnieździe w celu zapewnienia pewnego styku elektrycznego.
• Zastosowanie odpowiednich gniazd z zaciskami śrubowymi lub sprężynowymi, zależnie od preferencji instalacyjnych.
• Zachowanie odpowiednich momentów dokręcania śrub w gnieździe, aby uniknąć uszkodzenia przewodów lub zacisków.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Tak, urządzenie jest wyposażone w diodę LED, która sygnalizuje obecność napięcia na cewce.
• Czy mogę wymienić sam przekaźnik bez wymiany gniazda? Tak, konstrukcja wtykowa pozwala na błyskawiczną wymianę samego wkładu przekaźnikowego w przypadku zużycia styku.
• Jakie jest napięcie sterujące tego modelu? Model RSL1PRBU pracuje przy napięciu 24V, obsługując zarówno prąd stały (DC), jak i zmienny (AC).
