Przekaźnik elektroniczny prądowy 3-30A 220VAC | LT4730M7S Schneider Electric

Opis i Kluczowe Cechy

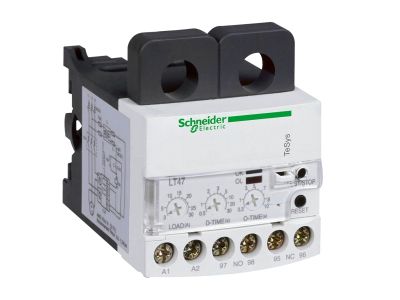

Elektroniczny przekaźnik nadprądowy z rodziny TeSys, model LT4730M7S (Schneider Electricder Electric), przeznaczony do zabezpieczania silników i odbiorników przed przeciążeniami, zanikiem fazy oraz zakleszczeniem mechanicznym. Urządzenie oferuje zakres nastaw zabezpieczenia cieplnego 3…30 A i napięcie zasilania 200–240 V AC, co pozwala precyzyjnie dopasować ochronę do konkretnej aplikacji przy jednoczesnym zachowaniu wysokiej niezawodności w instalacjach przemysłowych.

• Zakres nastaw zabezpieczenia cieplnego 3…30 A: umożliwia dokładne dostrojenie progu zadziałania do prądu znamionowego chronionego silnika, minimalizując ryzyko fałszywych wyłączeń lub uszkodzeń.
• Znamionowe napięcie izolacji do 690 V AC (IEC 60947-4-1): zapewnia bezpieczną pracę w instalacjach o podwyższonym napięciu, spełniając wymagania norm dla obwodów zasilających.
• Funkcja wrażliwości na zanik fazy: chroni silnik przed pracą dwufazową, która mogłaby doprowadzić do przegrzania i uszkodzenia uzwojeń.
• Zabezpieczenie przed zablokowaniem wirnika i zakleszczeniem mechanicznym: wykrywa nagłe przeciążenia mechaniczne, zapobiegając uszkodzeniom napędu.
• Ustawienie progu przeciążenia I > 3 × I (Imax > Inastawy): umożliwia szybkie odcięcie zasilania w przypadku zwarć lub ekstremalnych przeciążeń, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z normą IEC 60947-4-1. Ponadto spełnia wymagania stawiane przez standardy CSA oraz UL dla parametrów izolacji obwodu zasilającego (600 V AC). Urządzenie posiada certyfikację CE.

Zastosowanie

Elektroniczny przekaźnik nadprądowy LT4730M7S znajduje zastosowanie w układach zabezpieczających silniki elektryczne i inne odbiorniki prądu przemiennego w środowiskach przemysłowych i komercyjnych.

• Zabezpieczenie silników asynchronicznych przed przeciążeniem i zanikiem fazy w szafach sterowniczych.
• Ochrona napędów mechanicznych (pomp, wentylatorów, sprężarek) przed skutkami zablokowania wirnika lub zakleszczenia.
• Element układów automatyki budynkowej i przemysłowej wymagający niezawodnej detekcji przeciążeń zwarciowych.
• Zastosowanie w rozdzielnicach głównych i pomocniczych jako przekaźnik zabezpieczeniowy z możliwością precyzyjnej regulacji progu zadziałania.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z maksymalnym prądem obciążenia oraz obowiązującymi normami. Moment dokręcania zacisków oraz pozostałe szczegóły instalacyjne należy realizować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastaw prądu w przekaźniku LT4730M7S? Zakres nastaw zabezpieczenia cieplnego wynosi od 3 do 30 A, co umożliwia ochronę silników o znamionowym prądzie w tym przedziale.
• Czy przekaźnik reaguje na zanik fazy? Tak, urządzenie posiada funkcję wrażliwości na zanik fazy – w przypadku braku jednej z faz następuje zadziałanie, chroniąc silnik przed pracą dwufazową.
• Jakie napięcie zasilania jest wymagane dla tego przekaźnika? Napięcie zasilania wynosi 200–240 V AC (nominalnie 220 V AC). Należy je dostarczyć na obwód zasilający zgodnie ze schematem podanym w dokumentacji.
