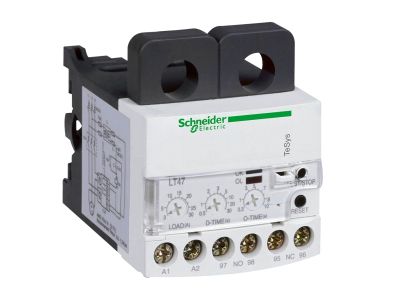

Przekaźnik elektroniczny prądowy 3-25A 24VACDC | LT4730BA Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik elektroniczny prądowy LT4730BA przeznaczony do monitorowania prądu w obwodach odbiorczych. Urządzenie oferuje regulowany zakres prądu 3–25 A i jest zasilane napięciem 24 V AC/DC, co zapewnia uniwersalność w systemach automatyki. Dzięki elektronice realizuje szybką i dokładną detekcję zmian obciążenia.

• Zakres prądu 3–25 A: Umożliwia elastyczne ustawienie progu zadziałania w obwodach o zróżnicowanym obciążeniu – od lekkich silników po grzałki lub oświetlenie.
• Napięcie zasilania 24 V AC/DC: Pozwala na łatwą integrację z panelami sterowniczymi, przekaźnikami PLC oraz zasilaczami niskonapięciowymi, zapewniając bezpieczeństwo eksploatacji.
• Elektroniczna konstrukcja: Zapewnia szybką reakcję (brak opóźnień termicznych) i powtarzalność nastaw – kluczowa przy precyzyjnej kontroli procesów.
• Brak elementów mechanicznych w torze pomiarowym: Zwiększa trwałość i niezawodność w długotrwałej pracy cyklicznej.
• Montaż w rozdzielnicy: Standardowa obudowa modułowa umożliwia instalację na szynie TH35 w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt posiada oznaczenie CE i został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej. Spełnia wymagania dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. (Szczegółowe normy dostępne w dokumentacji producenta).

Zastosowanie

Przekaźnik LT4730BA stosuje się wszędzie tam, gdzie wymagana jest kontrola przepływającego prądu – w układach sygnalizacji, zabezpieczeń lub automatyki.

• Monitorowanie obciążenia silników, wentylatorów, pomp – sygnalizacja przeciążeń i suchobiegu.
• Ochrona grzałek elektrycznych przed przerwaniem obwodu lub przekroczeniem prądu znamionowego.
• Sterowanie sygnalizacją optyczną lub akustyczną przy przekroczeniu zadanego progu prądu.
• Współpraca z przekaźnikami pomocniczymi, stycznikami oraz wejściami PLC w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekaźnik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać do rzeczywistego prądu obciążenia oraz zgodnie z dokumentacją techniczną. Momenty dokręcania zacisków oraz wymagane narzędzia – stosownie do instrukcji producenta.

FAQ

• Jaki jest zakres nastaw prądu? Przekaźnik umożliwia ustawienie progu zadziałania w przedziale od 3 A do 25 A. Dokładny sposób regulacji opisano w instrukcji obsługi.
• Czy wymaga oddzielnego zasilania? Tak, urządzenie jest zasilane napięciem 24 V AC lub DC – należy doprowadzić je do odpowiednich zacisków zasilających.
• Czy posiada podświetlenie lub sygnalizację LED? Brak informacji w dostępnych danych. Funkcją przekaźnika jest monitorowanie prądu – ewentualna sygnalizacja styku roboczego zależna jest od podłączonego odbiornika.
