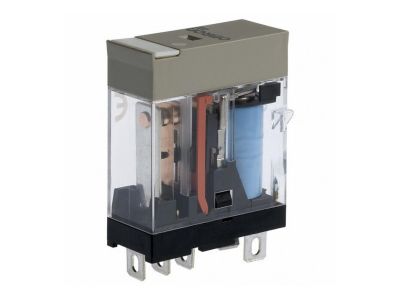

Przekaźnik elektromagnetyczny, SPDT, 10A, 24VDC 5 pin, wsk. mechaniczny i LED, G2R-1-SN 24VDC (S) | 125340 Omron Electronics

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny Omron z serii G2R-1-SN 24VDC (S) to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodności w wymagających środowiskach przemysłowych. Urządzenie posiada konfigurację styków SPDT (Single Pole Double Throw), co pozwala na przełączanie jednego obwodu między dwoma wyjściami. Znamionowy prąd obciążenia wynosi 10A, co czyni go idealnym rozwiązaniem do sterowania odbiornikami o średniej mocy. Napięcie sterujące cewki to 24V DC, co jest standardem w większości systemów sterowania PLC.

• Podwójna sygnalizacja stanu: Przekaźnik został wyposażony zarówno w optyczny wskaźnik LED, jak i mechaniczny znacznik położenia styków, co znacząco ułatwia diagnostykę i serwisowanie bez konieczności użycia przyrządów pomiarowych.
• Konstrukcja 5-pinowa: Standardowy układ pinów zapewnia kompatybilność z szeroką gamą gniazd montażowych, co przyspiesza proces prefabrykacji szaf sterowniczych.
• Wysoka trwałość: Zastosowanie materiałów o niskiej rezystancji stykowej gwarantuje długą żywotność elektryczną nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przekaźnik spełnia wymagania normy IEC/EN 61810, dotyczącej przekaźników elektromechanicznych o działaniu nieokreślonym. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy zapewnia podstawową barierę przed zanieczyszczeniami zewnętrznymi, co jest kluczowe dla zachowania ciągłości pracy styków.

Zastosowanie

Dzięki swojej uniwersalności, model G2R-1-SN 24VDC znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Szafy sterownicze: Jako element wykonawczy współpracujący ze sterownikami PLC w liniach produkcyjnych.
• Układy separacji: Skuteczna izolacja galwaniczna między obwodem sterowania niskonapięciowego a obwodem wykonawczym o wyższym natężeniu prądu.
• Maszyny OEM: Wykorzystywany przez producentów maszyn jako niezawodny komponent przełączający w modułach logicznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów pracy. Przekaźnik G2R-1-SN 24VDC (S) jest przeznaczony do montażu w dedykowanych gniazdach na szynę DIN (np. seria P2RF). Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie: Przekaźnik powinien być pewnie wciśnięty w gniazdo, aż do momentu zadziałania zatrzasków zabezpieczających.
• Moment dokręcania: W przypadku stosowania gniazd śrubowych, należy zachować zalecany moment dokręcania zacisków, aby uniknąć przegrzewania się punktów styku.
• Orientacja: Choć przekaźnik może pracować w dowolnej pozycji, zaleca się montaż pionowy dla optymalnego odprowadzania ciepła z cewki.
• Zabezpieczenie cewki: Przy sterowaniu z układów elektronicznych zaleca się stosowanie modułów przeciwprzepięciowych (dioda gasząca), jeśli gniazdo nie posiada ich wbudowanych.

FAQ

1. Czy ten model posiada przycisk testowy?
Model G2R-1-SN posiada wskaźnik mechaniczny i LED, co pozwala na weryfikację stanu pracy, jednak w celu wymuszenia ręcznego przełączenia należy sprawdzić konkretną rewizję pod kątem obecności dźwigni testowej (wersja S zazwyczaj skupia się na sygnalizacji).

2. Jakie jest napięcie izolacji między cewką a stykami?
Seria G2R charakteryzuje się bardzo wysoką wytrzymałością dielektryczną, wynoszącą zazwyczaj do 5000V AC, co zapewnia doskonałą separację obwodów.

3. Czy przekaźnik można lutować bezpośrednio do płytki PCB?
Ten konkretny model jest wersją wtykową do gniazd. Do montażu przewlekanego THT dedykowane są wersje bez oznaczenia 'S' w obudowach hermetycznych lub uszczelnionych.
