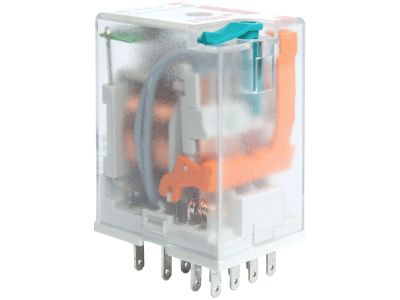

Przekaźnik elektromagnetyczny, przemysłowy, R4N-2314-23-5230-WTL | 860670 Relpol

Alternatywny kod produktu: R4N-2314-23-5230-WTL

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy R4N-2314-23-5230-WTL (symbol 860670) to miniaturowy przekaźnik do gniazda wtykowego, wyposażony w cztery zestyki przełączne (4P). Jego prąd znamionowy AC1 wynosi 6 A przy 250 V AC, a DC1 6 A przy 24 V DC, co zapewnia bezpieczną i niezawodną pracę w typowych obwodach sterowania i automatyki. Szerokość modułu 21,2 mm pozwala na oszczędność miejsca w szafie sterowniczej. Przekaźnik posiada wskaźnik mechaniczny (W), przycisk testujący z blokadą (T) oraz diodową sygnalizację zadziałania (L). Materiał styków AgNi/Au z twardym złoceniem gwarantuje niską rezystancję styku i odporność na korozję.

• 4 zestyki przełączne (4P): Umożliwiają sterowanie wieloma obwodami jednocześnie – idealne do złożonych układów sterowania.
• Prąd AC1 6 A / 250 V: Zapewnia bezpieczne przełączanie obciążeń rezystancyjnych w standardowych instalacjach elektrycznych.
• Napięcie cewki 230 V AC: Bezpośrednie zasilanie z sieci bez konieczności stosowania dodatkowych zasilaczy.
• Wskaźnik mechaniczny i dioda LED: Umożliwiają szybką kontrolę stanu przekaźnika – wizualna i mechaniczna sygnalizacja załączenia.
• Styki AgNi/Au złocone: Gwarantują niską rezystancję przejścia i długą żywotność, nawet przy niskich prądach i napięciach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Stopień ochrony IP 40 zapewnia odpowiednią szczelność przed ciałami stałymi o średnicy powyżej 1 mm.

Zastosowanie

Przekaźnik R4N-2314-23-5230-WTL znajduje zastosowanie w szeroko pojętej automatyce przemysłowej i budynkowej. Dzięki kompaktowym wymiarom i wytrzymałym stykom doskonale sprawdza się w szafach sterowniczych.

• Sterowanie silnikami, zaworami, oświetleniem i innymi odbiornikami w obwodach niskiego napięcia.
• Generowanie impulsów do styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w systemach alarmowych i wizualizacyjnych.
• Automatyka budynkowa – sterowanie klimatyzacją, roletami, bramami.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik przeznaczony jest do wpięcia w dedykowane gniazdo wtykowe (np. seria GZ). Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni przekrój – dobrany do prądu obciążenia. W przypadku gniazd z zaciskami śrubowymi, moment dokręcania stosować zgodnie z dokumentacją gniazda.

FAQ

• Czy przekaźnik posiada podświetlenie do sygnalizacji zadziałania? Tak, wyposażony jest w wbudowaną diodę LED (L) oraz dodatkowo w mechaniczny wskaźnik (W) – oba informują o załączeniu cewki.
• Jaki stopień ochrony ma ten przekaźnik? Stopień ochrony IP 40, co oznacza odporność na wniknięcie ciał stałych o średnicy powyżej 1 mm. Nie jest odporny na wilgoć – należy stosować w suchych pomieszczeniach.
• Czy przycisk testujący może być zablokowany? Tak, przycisk testujący (T) posiada funkcję blokowania, co umożliwia utrzymanie przekaźnika w stanie załączenia bez konieczności trzymania przycisku – przydatne podczas testów.
