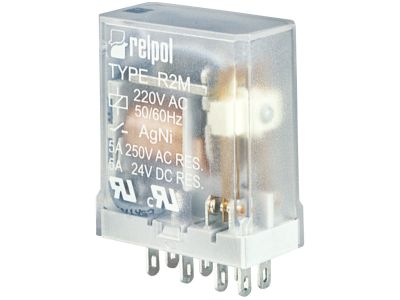

Przekaźnik elektromagnetyczny, przemysłowy IP40, R2M-2012-23-5110 | 620488 Relpol

Alternatywny kod produktu: R2M-2012-23-5110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R2M-2012-23-5110 (symbol 620488) to miniaturowy, przemysłowy przekaźnik przeznaczony do montażu w gnieździe wtykowym. Wyposażony w dwa zestyki przełączne (2P) o obciążalności AC1 5A/250V i DC1 5A/24V, wykonane ze srebra i niklu (AgNi), zapewnia niezawodne przełączanie w aplikacjach sterowniczych. Cewka zasilana napięciem 110 V AC umożliwia sterowanie bezpośrednio z typowych układów automatyki. Kompaktowe wymiary 27,5 x 14 x 32,9 mm ułatwiają zabudowę w rozdzielnicach o ograniczonej przestrzeni.

• 2 zestyki przełączne (2P): Umożliwiają jednoczesne przełączanie dwóch niezależnych obwodów, zwiększając elastyczność projektowania układów sterowania.
• Obciążalność AC1 5A/250V oraz DC1 5A/24V: Gwarantuje bezpieczne przełączanie obciążeń średniej mocy w obwodach prądu przemiennego i stałego bez ryzyka przegrzania styków.
• Materiał styków AgNi: Wysoka odporność na erozję i spawanie kontaktowe, co przekłada się na długą żywotność przekaźnika.
• Stopień ochrony IP40 (sam przekaźnik): Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, umożliwiając stosowanie w suchych pomieszczeniach technicznych.
• Kompaktowe wymiary (27,5x14x32,9 mm): Oszczędność miejsca na szynie DIN w rozdzielnicy, upraszczająca zabudowę.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (EN) oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla miniaturowych przekaźników elektromagnetycznych stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik R2M-2012-23-5110 znajduje zastosowanie w różnorodnych układach sterowania i automatyki, gdzie wymagane jest niezawodne przełączanie sygnałów i obciążeń.

• Sterowanie urządzeniami odbiorczymi (oświetlenie, silniki) za pośrednictwem styczników lub przekaźników mocy.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy w układach alarmowych i sygnalizacyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, klimatyzacją w systemach BMS.

Wskazówki Montażowe

Montaż przekaźnika należy wykonywać przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (np. GZ2) na szynie TH35. Należy stosować przekroje przewodów odpowiednie do prądu obciążenia zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków – według instrukcji gniazda. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, model R2M-2012-23-5110 nie posiada wbudowanego podświetlenia ani diody LED sygnalizującej stan cewki.
• Jaki jest stopień ochrony IP przekaźnika? Sam przekaźnik posiada stopień ochrony IP40. W przypadku montażu w zestawie z gniazdem GZ2 i obejmą GZ2 1060, całość osiąga IP20.
• Jaki tryb pracy mają styki? Zestyki są przełączne (SPDT) – każdy z dwóch torów posiada wspólny, normalnie zamknięty i normalnie otwarty zacisk, co pozwala na przełączanie obwodów.
