Przekaźnik elektromagnetyczny, przemysłowy IP40, R15-2013-23-5230-WTV | 804660 Relpol

Alternatywny kod produktu: R15-2013-23-5230-WTV

Opis i Kluczowe Cechy

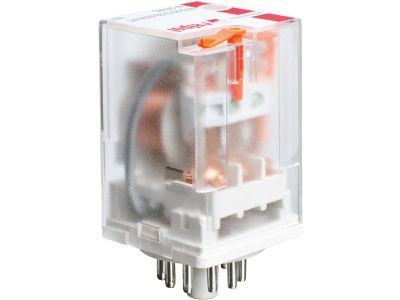

Przekaźnik elektromagnetyczny przemysłowy R15-2013-23-5230-WTV (symbol 804660) przeznaczony do gniazda wtykowego, o szerokości 35 mm. Wyposażony w trzy zestyki przełączne (3P) o obciążalności prądowej AC1 10 A / 250 V oraz DC1 10 A / 24 V. Materiał styków AgNi zapewnia stabilną przewodność i długą żywotność. Zintegrowany warystor tłumi przepięcia, a mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący z blokadą styków (T) ułatwiają diagnostykę i konserwację.

• Trzy zestyki przełączne (3P): umożliwiają niezależne sterowanie trzema obwodami – idealne do aplikacji wymagających separacji galwanicznej lub sygnalizacji stanu.
• Prąd znamionowy 10 A (AC1/DC1): bezpieczna praca w obwodach oświetleniowych, sterownikach PLC i układach automatyki bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC: bezpośrednie zasilanie z sieci energetycznej – prosty montaż bez dodatkowych zasilaczy.
• Warystor tłumiący przepięcia (V): chroni cewkę i układy sterujące przed skokami napięcia, zwiększając niezawodność systemu.
• Stopień ochrony IP40 (sam przekaźnik): odporność na wnikanie ciał stałych o średnicy >1 mm, odpowiedni do wnętrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zgodny z ogólnymi normami europejskimi dla aparatury modułowej oraz standardem DIN. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik R15-2013-23-5230-WTV znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagana jest separacja obwodów oraz sygnalizacja stanu. Dzięki trzem zestykom przełącznym i małej szerokości (35 mm) idealnie sprawdza się w rozdzielnicach przemysłowych i komercyjnych.

• Sterowanie silnikami, zaworami, napędami bram i rolet – poprzez styczniki lub przekaźniki mocy.
• Przekazywanie impulsów sterujących z paneli operatorskich lub PLC do obwodów wykonawczych.
• Sygnalizacja pracy urządzeń (np. załączanie lampek kontrolnych) dzięki zestykom przełącznym.
• Automatyka budynkowa – w systemach oświetlenia, HVAC oraz zarządzania energią.

Wskazówki Montażowe

Instalację przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się w gnieździe wtykowym typu PZ11 (lub dedykowanej podstawie) – zapewnia to szybki demontaż i wymianę. Przekrój przewodów należy dobrać do prądu roboczego (max. 10 A) oraz zgodnie z dokumentacją producenta. Moment dokręcania śrub przyłączeniowych – według instrukcji gniazda. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie przycisku testującego.

FAQ

• Czy przekaźnik ma podświetlenie/LED? W tym modelu nie zastosowano podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (W).
• Jaki jest stopień ochrony? Sam przekaźnik ma IP40 (odporny na pył i drobne przedmioty). W komplecie z gniazdem PZ11 i obejmą ochrona spada do IP20 – typowa wartość dla aparatury montowanej wewnątrz rozdzielnic.
• Jak działa przycisk testujący (T)? Przycisk umożliwia ręczne załączenie przekaźnika z możliwością zablokowania styków w pozycji załączonej – ułatwia sprawdzenie torów prądowych bez podawania napięcia na cewkę.
