Przekaźnik elektromagnetyczny, przemysłowy IP40 | 863944 Relpol

Alternatywny kod produktu: R15-2014-23-1120

Opis i Kluczowe Cechy

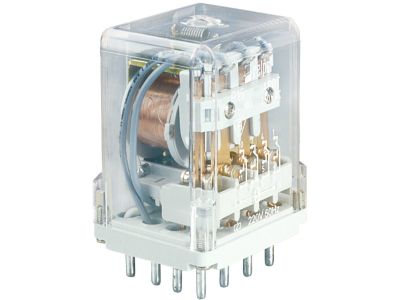

Przekaźnik elektromagnetyczny 863944 (symbol 863944) to kompaktowe, przemysłowe urządzenie elektromagnetyczne zaprojektowane do montażu w gnieździe wtykowym. Posiada cztery zestyki przełączne (4P) z wyprowadzeniami zgodnymi z układem 11(3)-12(1)-14(2); 21(6)-22(4)-24(5); 31(9)-32(7)-34(8); 41(12)-42(10)-44(11). Wymiary 42,5 x 35 x 54,5 mm umożliwiają łatwy montaż w szafach sterowniczych i rozdzielnicach o ograniczonej przestrzeni.

• 4 zestyki przełączne (4P): Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami elektrycznymi z jednym urządzeniem – idealne do złożonych układów sterowania.
• Prąd znamionowy 10A przy 250V AC / 24V DC: Wysoka obciążalność prądowa pozwala na bezpośrednie załączanie większości odbiorników przemysłowych bez konieczności stosowania dodatkowych styczników.
• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Napięcie zasilania cewki 120V DC: Precyzyjne sterowanie napięciem stałym, dedykowane do układów automatyki i sterowania przemysłowego.
• Materiał styków AgNi: Srebro-nikiel zapewnia wysoką przewodność i odporność na zużycie styków, gwarantując długą żywotność urządzenia w warunkach przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami VDE, IEC oraz EN 61810.

Zastosowanie

Przekaźnik elektromagnetyczny 863944 znajduje zastosowanie w układach sterowania przemysłowego, automatyce budynkowej oraz systemach sygnalizacji.

• Sterowanie oświetleniem przemysłowym i sygnalizacją świetlną.
• Automatyka budynkowa – sterowanie wentylacją, ogrzewaniem lub klimatyzacją.
• Układy sterowania maszyn i urządzeń przemysłowych (np. pompy, taśmociągi).
• Systemy alarmowe i sygnalizacji pożarowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik montować w dedykowanym gnieździe wtykowym, zachowując odpowiednie ułożenie styków i zasilania cewki (A1/A2). Po zamontowaniu sprawdzić poprawność działania układu sterowania. Zaleca się zabezpieczenie przewodów odpowiednimi złączami, aby uniknąć zwarć i uszkodzeń mechanicznych.

FAQ

• Jakie napięcie znamionowe mają styki przekaźnika? Styki wytrzymują obciążenie 10A przy napięciu 250V AC oraz 10A przy 24V DC. Maksymalna moc łączeniowa wynosi 2500VA (AC) i 240W (DC).
• Czy przekaźnik może być stosowany z napięciem 230V AC? Maksymalne napięcie pracy styków to 250V AC, dlatego urządzenie nadaje się do zastosowań z napięciem 230V AC.
• Jakie jest żywotność styków? Materiał styków AgNi zapewnia wysoką odporność na zużycie mechaniczne i elektryczne. Średnia żywotność wynosi ponad 100 000 cykli załączania przy obciążeniu znamionowym (zależna od warunków eksploatacji).
