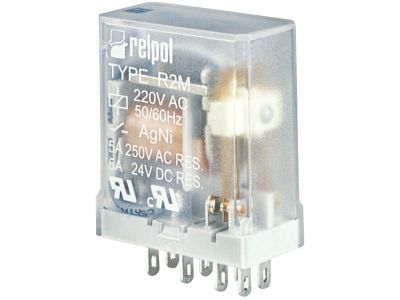

Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A, 50VAC, IP40, R2M-2012-23-5050 | 620486 Relpol

Alternatywny kod produktu: R2M-2012-23-5050

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy R2M-2012-23-5050 (nr katalogowy 620486) to miniaturowy element przeznaczony do montażu w gnieździe wtykowym. Wyposażony w dwa zestyki przełączne (2P) o prądzie znamionowym 5 A w kategorii AC1 (250 V) oraz 5 A w DC1 (24 V). Napięcie cewki wynosi 50 V AC, a materiały styków AgNi gwarantują wysoką odporność na erozję. Stopień ochrony IP40 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

• 2 zestyki przełączne (2P): Umożliwiają sterowanie dwoma niezależnymi obwodami lub przełączanie między źródłami sygnału.
• Prąd znamionowy 5 A (AC1/DC1): Zapewnia bezpieczne przełączanie obciążeń w obwodach sterowniczych i pomocniczych.
• Styki AgNi: Odporne na erozję łukową, co zwiększa trwałość łączeniową i niezawodność.
• IP40 (sam przekaźnik): Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do stosowania w suchych rozdzielnicach.
• Miniaturowa obudowa (27,5 × 14 × 32,9 mm): Oszczędza miejsce na szynie DIN lub w puszce, ułatwiając zagęszczenie aparatury.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z ogólnymi standardami dla przekaźników elektromagnetycznych przemysłowych, co gwarantuje bezpieczeństwo i niezawodność w typowych zastosowaniach automatyki.

Zastosowanie

Przekaźnik R2M-2012-23-5050 doskonale sprawdzi się w układach sterowania i sygnalizacji, gdzie wymagana jest separacja galwaniczna oraz przełączanie małych obciążeń.

• Sterowanie stycznikami, przekaźnikami pomocniczymi i siłownikami w szafach sterowniczych.
• Generowanie impulsów sterujących dla wejść PLC, sterowników i systemów automatyki budynkowej.
• Sygnalizacja stanów pracy – przełączanie obwodów lampkowych, brzęczyków lub LED.
• Zastosowania w małych rozdzielnicach i puszkach instalacyjnych wymagających miniaturowych komponentów.

Wskazówki Montażowe

Montaż i demontaż przekaźnika powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do osadzenia w dedykowanym gnieździe wtykowym (np. GZ2) na szynie TH35. Dokręcaj zaciski zgodnie z momentem podanym w dokumentacji gniazda. Przekrój przewodów dobierz do prądu obciążenia i wymogów instalacji. Zachowaj wymagane odstępy izolacyjne.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie. Produkt nie posiada diody LED ani żadnego wskaźnika stanu. Sygnalizację należy zapewnić zewnętrznie.
• Jaki jest stopień ochrony przekaźnika? Sam przekaźnik ma stopień ochrony IP40. W przypadku zestawu z gniazdem GZ2 i obejmą GZ2 1060 całkowity stopień ochrony wynosi IP20.
• W jakim trybie pracują zestyki? Zestyki są przełączne (SPDT) – każdy zestyk ma wspólny, normalnie otwarty i normalnie zamknięty styk (wyprowadzenia: 11(9)-12(1)-14(5) oraz 21(12)-22(4)-24(8)).
