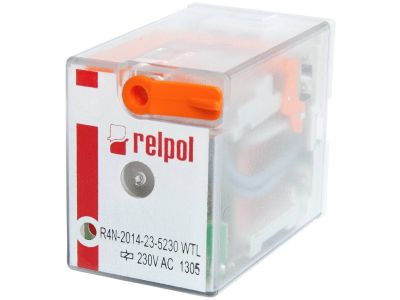

Przekaźnik elektromagnetyczny, przemysłowy 6A 230VAC IP40, R4N-2014-23-5230-WT | 860413 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R4N-2014-23-5230-WT marki RELPOL to zaawansowane rozwiązanie przemysłowe w wersji miniaturowej, zaprojektowane z myślą o wysokiej niezawodności w systemach automatyki. Urządzenie charakteryzuje się szerokością wynoszącą zaledwie 21,2 mm, co pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych. Wyposażone jest w cztery zestyki przełączne (4P), co umożliwia jednoczesne sterowanie wieloma obwodami wykonawczymi.

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję zestyków, co jest kluczowe przy obciążeniach rezystancyjnych AC1 (6 A / 250 V AC) oraz DC1 (6 A / 24 V DC).
• Wskaźnik mechaniczny W: Pozwala na błyskawiczną, wizualną weryfikację stanu pracy przekaźnika bez konieczności użycia przyrządów pomiarowych.
• Przycisk testujący T z funkcją blokowania: Umożliwia ręczne wymuszenie zadziałania styków, co znacząco ułatwia procedury rozruchowe oraz diagnostykę układu.
• Stopień ochrony IP 40: Zapewnia zabezpieczenie wnętrza mechanizmu przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Przekaźniki serii R4N spełniają wymagania dotyczące aparatury niskonapięciowej, co potwierdza ich przydatność do profesjonalnych aplikacji przemysłowych. Wykorzystanie materiałów takich jak AgNi wpisuje się w standardy trwałości mechanicznej i elektrycznej wymagane w sektorze elektro-technicznym.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom (27,5 x 21,2 x 35,6 mm), przekaźnik R4N-2014-23-5230-WT znajduje szerokie zastosowanie w:

• Układach automatyki przemysłowej: Jako element pośredniczący między sterownikami PLC a elementami wykonawczymi o większym poborze prądu.
• Systemach sterowania oświetleniem i ogrzewaniem: Gdzie wymagana jest separacja galwaniczna obwodów sterujących od roboczych.
• Rozdzielnicach elektrycznych: Do realizacji logiki przekaźnikowej oraz powielania sygnałów alarmowych.
• Budowie maszyn: Jako niezawodny komponent sterujący silnikami małej mocy, elektrozaworami oraz sygnalizatorami.

Wskazówki Montażowe

Przekaźnik jest przystosowany do montażu w gniazdach wtykowych, co pozwala na szybką wymianę elementu bez konieczności ingerencji w okablowanie (system plug-and-play). Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe osadzenie w gnieździe: Należy upewnić się, że wyprowadzenia (piny) są proste i wchodzą w gniazdo bez nadmiernego oporu.
• Zastosowanie obejm wyrzutowych: Zaleca się stosowanie dedykowanych obejm trzymających, które zapobiegają wysunięciu się przekaźnika pod wpływem drgań mechanicznych.
• Podłączenie cewki: Napięcie zasilania cewki wynosi 230 V AC. Należy doprowadzić zasilanie do zacisków A1(13) i A2(14) zgodnie ze schematem ideowym.
• Moment dokręcania: W przypadku stosowania gniazd śrubowych, należy przestrzegać momentu dokręcania wskazanego w dokumentacji gniazda, aby zapewnić trwały styk elektryczny.

FAQ

1. Czy przekaźnik posiada wbudowaną diodę LED?
Model R4N-2014-23-5230-WT posiada wskaźnik mechaniczny (W) oraz przycisk testujący (T). Informacja o obecności diody LED zależy od konkretnej konfiguracji dodatkowej, jednak standardowo wskaźnik mechaniczny pełni funkcję sygnalizacji stanu.

2. Jakie jest maksymalne obciążenie styków dla prądu stałego?
Dla obciążeń rezystancyjnych w kategorii DC1, maksymalny prąd wynosi 6 A przy napięciu 24 V DC.

3. Czy mogę zamontować ten przekaźnik bezpośrednio na szynie DIN?
Nie, przekaźnik wymaga zastosowania odpowiedniego gniazda wtykowego, które montuje się na szynie DIN 35 mm.
