Przekaźnik elektromagnetyczny, przemysłowy 6A 220VDC IP40, R4N-2014-23-1220-WTLD | 860620 Relpol

Alternatywny kod produktu: R4N-2014-23-1220-WTLD

Opis i Kluczowe Cechy

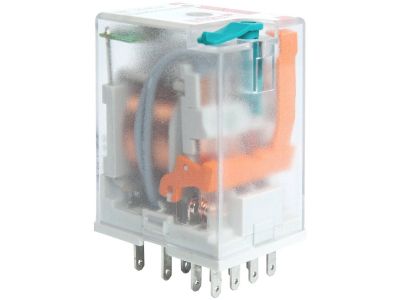

Przekaźnik elektromagnetyczny R4N-2014-23-1220-WTLD (indeks 860620) to miniaturowy przekaźnik przemysłowy przeznaczony do montażu w gniazdach wtykowych. Oferuje cztery zestyki przełączne (4P) o prądzie 6 A w kategorii AC1/250 V i DC1/24 V, cewkę 220 V DC oraz wbudowane wskaźniki i przycisk testowy. Szerokość 21,2 mm pozwala na gęste upakowanie w szafach sterowniczych, a stopień ochrony IP40 oraz styki z materiału AgNi zapewniają długą żywotność i niezawodność.

• Konfiguracja styków 4P (cztery zestyki przełączne): umożliwia sterowanie wieloma obwodami z jednego sygnału, redukując liczbę potrzebnych przekaźników i oszczędzając miejsce w rozdzielnicy.
• Prąd znamionowy 6 A (AC1/250 V, DC1/24 V): gwarantuje bezpieczną pracę w typowych obwodach sterowania, sygnalizacji i automatyki bez ryzyka przegrzania styków.
• Napięcie cewki 220 V DC z wyraźnie oznaczoną polaryzacją A1(+) – A2(-): dedykowane do systemów zasilania napięciem stałym, ułatwia projektowanie układów z PLC lub baterii.
• Wbudowany wskaźnik mechaniczny (W), czerwony wskaźnik LED (L) oraz dioda ochronna (D): pozwalają na szybką wizualną kontrolę stanu załączenia i zabezpieczają cewkę przed przepięciami.
• Przycisk testujący (T) z funkcją blokowania: umożliwia ręczne przełączenie styków bez podawania napięcia na cewkę, co ułatwia serwis i testy instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących dyrektyw Unii Europejskiej (niskonapięciowej i kompatybilności elektromagnetycznej) i posiada oznaczenie CE. Zgodność z europejskimi normami dla przekaźników przemysłowych gwarantuje bezpieczną i niezawodną pracę w profesjonalnych instalacjach.

Zastosowanie

Dzięki czterem zestykom przełącznym, kompaktowym wymiarom i szerokiemu zakresowi napięć cewki, przekaźnik R4N sprawdza się w różnorodnych układach sterowania i automatyki.

• Sterowanie silnikami, wentylatorami, pompami i innymi odbiornikami o umiarkowanej mocy (przy odpowiednim doborze zabezpieczeń).
• Separacja galwaniczna między obwodami sterowania (np. PLC) a obwodami wykonawczymi 230 V AC.
• Sygnalizacja stanu urządzeń – załączanie lampek, sygnalizatorów lub przekaźników pomocniczych.
• Automatyka budynkowa i przemysłowa – rozdzielanie sygnałów w systemach HVAC, oświetleniu czy sterowaniu bram.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Sam przekaźnik wsuwany jest do dedykowanego gniazda wtykowego (np. serii GZT), które należy zamontować na szynie TH35 (DIN). Przewody łączyć z zaciskami gniazda zgodnie z dokumentacją producenta, stosując moment dokręcania i przekrój przewodów dobrane do prądu 6 A.

FAQ

• Czy przekaźnik ma podświetlenie sygnalizujące stan? Tak, posiada czerwony wskaźnik LED (L), który świeci przy załączonej cewce. Dodatkowo wbudowany jest mechaniczny wskaźnik (W) widoczny nawet bez napięcia.
• Jaki jest stopień ochrony i gdzie można go stosować? Przekaźnik ma stopień ochrony IP40 – chroniony przed dostępem narzędzi i kroplami wody. Nadaje się do suchych pomieszczeń, wnętrz rozdzielnic i szaf sterowniczych.
• Jak działa przycisk testowy (T)? Naciśnięcie przycisku przełącza wszystkie styki bez podawania napięcia na cewkę. Przycisk można zablokować w pozycji wciśniętej, co ułatwia serwis i sprawdzenie ciągłości obwodów.
