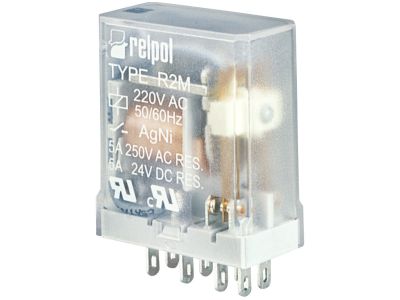

Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A 24VDC IP40, R2M-2012-23-1024 | 617171 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R2M-2012-23-1024 to profesjonalne rozwiązanie przemysłowe od renomowanego polskiego producenta RELPOL. Jest to miniaturowy przekaźnik przeznaczony do montażu w gniazdach wtykowych, który łączy w sobie kompaktowe wymiary z wysoką niezawodnością łączeniową. Urządzenie wyposażone jest w dwa zestyki przełączne (2P), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi.

• Materiał styków AgNi: Zastosowanie stopu srebra i niklu zapewnia doskonałą odporność na wypalanie łukowe oraz stabilną rezystancję zestyków, co jest kluczowe przy częstym przełączaniu obciążeń.
• Wydajność prądowa: Przekaźnik obsługuje prąd znamionowy 5 A przy napięciu 250 V AC (kategoria AC1) oraz 5 A przy 24 V DC (kategoria DC1), co czyni go wszechstronnym elementem w układach automatyki.
• Napięcie sterujące: Cewka zasilana napięciem stałym 24 V DC (Un) gwarantuje stabilną pracę w standardowych systemach sterowania przemysłowego.
• Stopień ochrony IP40: Obudowa zapewnia ochronę przed dostępem drutu oraz ciał obcych o średnicy powyżej 1 mm, chroniąc mechanizm wewnętrzny przed zanieczyszczeniami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Wykorzystanie materiałów najwyższej jakości, takich jak stop AgNi, pozwala na zachowanie parametrów technicznych przez długi cykl życia produktu. Przekaźnik spełnia wymagania bezpieczeństwa niezbędne do stosowania w szafach sterowniczych i rozdzielnicach niskiego napięcia, co potwierdza jego przemysłowy rodowód.

Zastosowanie

Dzięki swojej miniaturowej budowie (wymiary 27,5 x 14 x 32,9 mm), przekaźnik R2M-2012-23-1024 znajduje szerokie zastosowanie w miejscach o ograniczonej przestrzeni montażowej. Idealnie sprawdza się w:

• Układach automatyki przemysłowej do separacji galwanicznej sygnałów sterujących.
• Systemach sterowania oświetleniem i ogrzewaniem.
• Szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Systemach alarmowych i przeciwpożarowych jako element wykonawczy.
• Współpracy ze sterownikami PLC, gdzie wymagane jest wzmocnienie sygnału wyjściowego.

Wskazówki Montażowe

Przekaźnik R2M-2012-23-1024 jest dedykowany do montażu w gniazdach wtykowych, takich jak model GZ2. Przy kompletowaniu zestawu należy pamiętać o następujących aspektach:

• Wymiary zestawu: Po zamontowaniu przekaźnika w gnieździe GZ2 wraz z obejmą GZ2 1060, całkowite wymiary wynoszą 65,2 x 20 x 60 mm.
• Stopień ochrony zestawu: Należy uwzględnić, że kompletny zestaw (przekaźnik + gniazdo) posiada stopień ochrony IP20, co wymaga montażu wewnątrz obudowy lub szafy sterowniczej.
• Oznaczenia wyprowadzeń: Podłączenie cewki odbywa się przez zaciski A1(13) i A2(14). Styki przełączne są wyprowadzone na zaciski 11(9)-12(1)-14(5) oraz 21(12)-22(4)-24(8), co ułatwia identyfikację obwodów podczas okablowania.
• Pewność mocowania: Zaleca się stosowanie dedykowanych obejm sprężynowych lub plastikowych, aby zapobiec wysunięciu się przekaźnika z gniazda pod wpływem drgań.

FAQ

1. Czy przekaźnik może pracować z napięciem zmiennym na cewce?
Nie, model R2M-2012-23-1024 posiada cewkę zaprojektowaną wyłącznie pod napięcie stałe 24 V DC. Podłączenie napięcia AC może doprowadzić do uszkodzenia urządzenia.

2. Jaki jest materiał styków i dlaczego jest on ważny?
Styki wykonane są ze stopu AgNi (srebro-nikiel). Jest to materiał o wysokiej odporności na zgrzewanie i erozję elektryczną, co znacząco wydłuża żywotność przekaźnika przy obciążeniach rezystancyjnych i lekko indukcyjnych.

3. Czy przekaźnik można zamontować bezpośrednio na szynie DIN?
Sam przekaźnik wymaga gniazda wtykowego (np. GZ2), które jest przystosowane do montażu na standardowej szynie DIN 35 mm. Bezpośredni montaż przekaźnika na szynie nie jest możliwy.
