Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A, 24VAC, IP40, R2M-2012-23-5024 | 620485 Relpol

Opis i Kluczowe Cechy

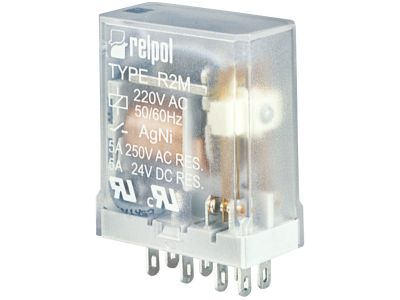

Przekaźnik elektromagnetyczny R2M-2012-23-5024 marki RELPOL to wysokiej klasy miniaturowy komponent przemysłowy, zaprojektowany z myślą o niezawodnym przełączaniu sygnałów w układach automatyki i sterowania. Urządzenie wyposażone jest w dwa zestyki przełączne (2P), co pozwala na jednoczesne zarządzanie dwoma niezależnymi obwodami elektrycznymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy obciążeniach rezystancyjnych AC1 wynoszących 5 A przy napięciu 250 V AC.

• Konfiguracja styków: 2P (dwa zestyki przełączne) zapewniające wszechstronność w projektowaniu logiki sterowania.
• Materiał styków AgNi: Stop srebra i niklu zwiększa trwałość mechaniczną i elektryczną komponentu.
• Kompaktowe wymiary: Obudowa o wymiarach 27,5 x 14 x 32,9 mm pozwala na znaczną oszczędność miejsca w szafach sterowniczych.
• Stopień ochrony IP40: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych środowiskach przemysłowych.
• Napięcie cewki: Zasilanie 24 V AC (prąd przemienny) idealnie wpisuje się w standardowe systemy sterowania maszynowego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Przekaźnik R2M spełnia wymagania dotyczące izolacji oraz wytrzymałości dielektrycznej, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach. Wykorzystanie materiałów zgodnych z dyrektywami środowiskowymi zapewnia bezpieczeństwo użytkowania oraz łatwość w procesie certyfikacji gotowych szaf sterowniczych, w których przekaźnik zostanie zamontowany.

Zastosowanie

Dzięki swojej miniaturowej budowie i solidnym parametrom prądowym, przekaźnik R2M-2012-23-5024 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Separacja sygnałów sterujących od obwodów wykonawczych w sterownikach PLC.
• Systemy HVAC: Sterowanie pracą wentylatorów, siłowników oraz pomp o niewielkim poborze prądu.
• Budowa maszyn: Element wykonawczy w układach bezpieczeństwa i logiki przekaźnikowej.
• Rozdzielnice elektryczne: Realizacja funkcji pomocniczych i sygnalizacyjnych w instalacjach niskiego napięcia.

Wskazówki Montażowe

Przekaźnik R2M-2012-23-5024 jest przeznaczony do montażu w gniazdach wtykowych, co znacznie ułatwia serwisowanie i wymianę komponentu bez konieczności ingerencji w okablowanie stałe. Rekomendowane jest użycie gniazda GZ2 wraz z obejmą wyrzutową GZ2 1060, co tworzy kompletny zestaw o wymiarach 65,2 x 20 x 60 mm i stopniu ochrony IP20. Podczas montażu należy zwrócić szczególną uwagę na poprawne przypisanie wyprowadzeń: cewka (A1-A2) oraz styki (11-12-14 i 21-22-24). Montaż zestawu odbywa się na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną i porządek wewnątrz rozdzielnicy.

FAQ

• Czy przekaźnik może pracować z prądem stałym na stykach? Tak, przekaźnik posiada parametry DC1 określone na 5 A przy 24 V DC, co pozwala na bezpieczne przełączanie obwodów prądu stałego.
• Jakie gniazdo jest dedykowane do tego modelu? Najlepszym rozwiązaniem jest zastosowanie gniazda GZ2 firmy RELPOL, które zapewnia pełną kompatybilność mechaniczną i elektryczną.
• Czy materiał AgNi nadaje się do obciążeń indukcyjnych? Styki AgNi są uniwersalne, jednak przy dużych obciążeniach indukcyjnych zaleca się stosowanie układów gasikowych w celu przedłużenia żywotności styków.
