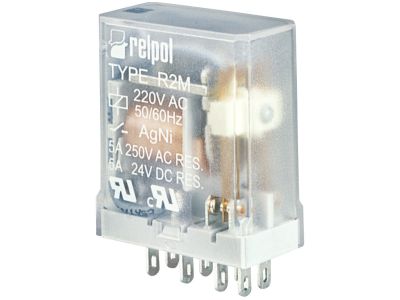

Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A 230VAC, IP40, R2M-2012-23-5230 | 802541 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R2M-2012-23-5230 to profesjonalne rozwiązanie od renomowanego polskiego producenta RELPOL, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Jest to model miniaturowy, dedykowany do montażu w gniazdach wtykowych, co znacząco ułatwia serwisowanie i wymianę komponentów w szafach sterowniczych. Urządzenie wyposażone jest w dwa zestyki przełączne (2P), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi.

• Wysoka jakość styków: Zastosowanie materiału AgNi (srebro-nikiel) zapewnia doskonałą odporność na wypalanie łukiem elektrycznym oraz stabilną rezystancję zestyków, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Parametry obciążenia: Przekaźnik obsługuje prąd znamionowy 5 A przy napięciu 250 V AC (kategoria AC1) oraz 5 A przy 24 V DC (kategoria DC1), co czyni go wszechstronnym elementem w układach automatyki.
• Kompaktowa konstrukcja: Wymiary obudowy wynoszące zaledwie 27,5 x 14 x 32,9 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie DIN lub płytce drukowanej.
• Stopień ochrony: Obudowa o klasie IP40 chroni wnętrze przekaźnika przed dostępem ciał stałych o średnicy powyżej 1 mm, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Wykorzystanie materiałów bezkadmowych w stykach AgNi wpisuje się w nowoczesne standardy ochrony środowiska. Przekaźnik spełnia wymagania dotyczące izolacji oraz wytrzymałości dielektrycznej, co gwarantuje bezpieczną separację obwodów sterowniczych od obwodów wykonawczych.

Zastosowanie

Dzięki swojej niezawodności i precyzji, przekaźnik R2M-2012-23-5230 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka budynkowa: Sterowanie oświetleniem, roletami oraz systemami HVAC.
• Szafy sterownicze: Jako element pośredniczący (interfejsowy) między sterownikami PLC a elementami wykonawczymi o większym poborze prądu.
• Systemy alarmowe i sygnalizacyjne: Przekazywanie sygnałów o stanach awaryjnych lub statusach pracy maszyn.
• Przemysł maszynowy: Układy logiczne i sterowanie napędami o małej mocy.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy urządzenia, zaleca się przestrzeganie poniższych wytycznych:

• Montaż w gnieździe: Przekaźnik jest przystosowany do współpracy z gniazdem wtykowym GZ2. Połączenie zestawu z obejmą GZ2 1060 zapewnia stabilne mocowanie mechaniczne, odporne na wstrząsy.
• Podłączenie cewki: Napięcie zasilania cewki Un wynosi 230 V AC. Należy doprowadzić zasilanie do wyprowadzeń A1(13) i A2(14).
• Oznakowanie wyprowadzeń: Zestyki przełączne są precyzyjnie oznaczone: pierwszy tor to 11(9)-12(1)-14(5), drugi tor to 21(12)-22(4)-24(8).
• Warunki pracy: Należy pamiętać, że kompletny zestaw (przekaźnik + gniazdo + obejma) posiada stopień ochrony IP20, co wymaga montażu w obudowach lub szafach rozdzielczych chroniących przed wilgocią.

FAQ

1. Czy przekaźnik może pracować z napięciem stałym na cewce?
Nie, model R2M-2012-23-5230 jest zaprojektowany wyłącznie do zasilania napięciem przemiennym 230 V AC.

2. Jakie są wymiary całego zestawu montażowego?
Zestaw składający się z przekaźnika R2M, gniazda GZ2 oraz obejmy GZ2 1060 ma wymiary 65,2 x 20 x 60 mm.

3. Czy styki AgNi nadają się do obciążeń indukcyjnych?
Tak, styki AgNi charakteryzują się dobrą odpornością na zgrzewanie, jednak przy dużych obciążeniach indukcyjnych zaleca się stosowanie układów gasikowych w celu przedłużenia żywotności styków.
