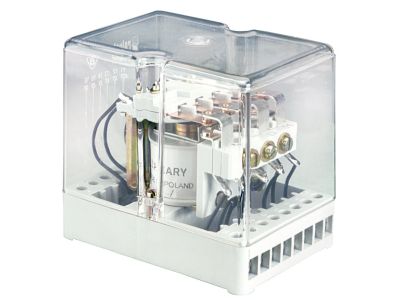

Przekaźnik elektromagnetyczny, przemysłowy 5A 220VDC IP40, RU400-3014-28-1220 | 862878 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RU400-3014-28-1220 to profesjonalne rozwiązanie przemysłowe od renomowanego producenta RELPOL. Urządzenie charakteryzuje się małogabarytową konstrukcją zamkniętą w wytrzymałej obudowie, co pozwala na optymalizację miejsca w szafach sterowniczych przy zachowaniu wysokich parametrów łączeniowych. Sercem urządzenia są cztery zestyki przełączne (4P), które umożliwiają jednoczesne sterowanie wieloma obwodami wykonawczymi. Materiał styków wykonany ze stopu tlenku cyny i srebra (AgSnO2) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy obciążeniach rezystancyjnych AC1 wynoszących 5 A przy napięciu 400 V AC.

• Konfiguracja styków: 4P (cztery zestyki przełączne) zapewniające wszechstronność w projektowaniu układów automatyki.
• Materiał styków AgSnO2: Zapewnia długą żywotność mechaniczną i elektryczną, minimalizując ryzyko zgrzania styków.
• Napięcie sterujące: Cewka zasilana prądem stałym (DC) o napięciu znamionowym 220 V, idealna do systemów sterowania w energetyce zawodowej.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantujące stabilność pracy nawet w warunkach występowania drgań.
• Stopień ochrony: Obudowa o stopniu ochrony IP 20 zabezpiecza przed przypadkowym dotknięciem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących przekaźników energoelektrycznych o określonym czasie działania. Zastosowanie materiałów bezhalogenowych oraz zgodność z certyfikacją CE potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik RU400-3014-28-1220 znajduje szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej. Dzięki czterem parom styków przełącznych, doskonale sprawdza się w układach logicznych, systemach sygnalizacji stanów pracy maszyn oraz jako element pośredniczący (interfejsowy) między sterownikami PLC a elementami wykonawczymi o większym poborze prądu. Jest szczególnie ceniony w energetyce, gdzie wymagane jest sterowanie napięciem 220 V DC, oraz w systemach sterowania windami, wentylacją i liniami produkcyjnymi.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i zapewnia wysoką stabilność mechaniczną. Przekaźnik przeznaczony jest do montażu na płaskiej płycie montażowej przy użyciu dwóch wkrętów o rozmiarze M4. Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe przypisanie przewodów do zacisków śrubowych zgodnie ze schematem: zaciski 1-2 dla cewki zasilającej oraz odpowiednie sekcje dla styków (np. 3-9-10 dla pierwszej sekcji). Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić optymalny styk i uniknąć poluzowania połączenia pod wpływem cykli termicznych.

FAQ

• Jakie jest maksymalne obciążenie styków dla prądu stałego? Dla kategorii DC1 (obciążenie rezystancyjne) maksymalny prąd wynosi 5 A przy napięciu 24 V DC.
• Czy przekaźnik można zamontować na szynie DIN? Model ten jest dedykowany do montażu bezpośredniego na płycie montażowej za pomocą wkrętów M4, co zapewnia większą odporność na wstrząsy niż standardowy montaż na szynie.
• Jaka jest kolejność wyprowadzeń w sekcji styków? Kolejność styków w każdej sekcji to: ruchomy, rozwierny oraz zwierny, co pozwala na precyzyjne skonfigurowanie logiki pracy (NC/NO).
