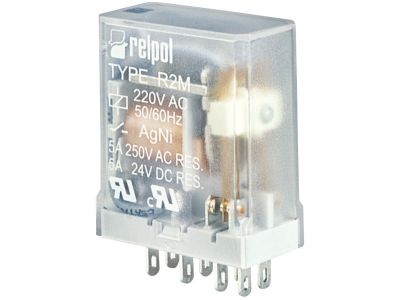

Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A 12VDC IP40, R2M-2012-23-1012 | 617170 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R2M-2012-23-1012 marki RELPOL to wysokiej klasy miniaturowy komponent przemysłowy, zaprojektowany z myślą o niezawodnym przełączaniu sygnałów w układach automatyki i sterowania. Urządzenie wyposażone jest w dwa zestyki przełączne (2P), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy obciążeniach rezystancyjnych kategorii AC1 (5 A / 250 V AC) oraz DC1 (5 A / 24 V DC).

• Konfiguracja styków: 2P (dwa zestyki przełączne) zapewniające wszechstronność w projektowaniu logiki sterowania.
• Napięcie cewki: Znamionowe napięcie zasilania Un wynosi 12 V DC, co czyni go idealnym do systemów niskonapięciowych.
• Kompaktowe wymiary: Obudowa o wymiarach 27,5 x 14 x 32,9 mm pozwala na znaczną oszczędność miejsca w szafach sterowniczych.
• Stopień ochrony: Obudowa o klasie IP 40 chroni mechanizm przed dostępem ciał obcych o średnicy powyżej 1 mm.
• Trwałość: Zastosowanie materiału AgNi znacząco wydłuża żywotność mechaniczną i elektryczną komponentu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Przekaźniki serii R2M spełniają wymagania dotyczące izolacji oraz wytrzymałości dielektrycznej, co potwierdza ich przydatność do pracy w profesjonalnych instalacjach przemysłowych. Wykorzystanie materiałów bezkadmowych (AgNi) wpisuje się w proekologiczne standardy ograniczania substancji niebezpiecznych.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej zdolności łączeniowej, przekaźnik R2M-2012-23-1012 znajduje szerokie zastosowanie w:

• Układach automatyki przemysłowej: Jako element wykonawczy w sterownikach PLC i układach logicznych.
• Systemach HVAC: Do sterowania pracą wentylatorów, pomp i zaworów.
• Rozdzielnicach elektrycznych: Gdzie wymagana jest separacja galwaniczna między obwodem sterowania a obwodem mocy.
• Systemach alarmowych i kontroli dostępu: Wykorzystujących napięcie bezpieczne 12 V DC.

Wskazówki Montażowe

Przekaźnik jest przystosowany do montażu w gniazdach wtykowych, co ułatwia serwisowanie i szybką wymianę elementu bez konieczności ingerencji w okablowanie. Rekomendowane jest użycie gniazda GZ2 wraz z obejmą wyrzutową GZ2 1060, co zapewnia stabilne mocowanie mechaniczne. Podczas montażu należy zwrócić uwagę na:

• Prawidłowe podłączenie cewki: Wyprowadzenia A1(13) i A2(14) muszą być zasilone napięciem stałym 12 V o odpowiedniej polaryzacji.
• Oznaczenia wyprowadzeń: Zestyki przełączne są precyzyjnie opisane: 11(9)-12(1)-14(5) oraz 21(12)-22(4)-24(8).
• Warunki pracy: W przypadku montażu zestawu (przekaźnik + gniazdo + obejma), całkowite wymiary wynoszą 65,2 x 20 x 60 mm, a stopień ochrony zestawu to IP 20.

FAQ

1. Czy przekaźnik może pracować z napięciem zmiennym na cewce?
Nie, model R2M-2012-23-1012 posiada cewkę zaprojektowaną wyłącznie do pracy z napięciem stałym 12 V DC.

2. Jaki jest maksymalny prąd obciążenia dla styków?
Maksymalny prąd obciążenia wynosi 5 A przy napięciu 250 V AC (kategoria AC1) lub 24 V DC (kategoria DC1).

3. Czy materiał styków AgNi nadaje się do obciążeń indukcyjnych?
Tak, styki AgNi są uniwersalne i dobrze radzą sobie z różnymi typami obciążeń, jednak przy dużych obciążeniach indukcyjnych zaleca się stosowanie układów gasikowych w celu ochrony styków.
